双向流硬碰硬旋球阀
一、GWXDF3204H/Y双向流硬碰硬旋球阀产品概述
GWXDF3204H/Y双向流硬碰硬旋球阀是一种法兰连接结合了球阀的优越密封性能与蝶阀的优势结构性能研发而成,其既拥有球阀双向密封、可调节、寿命长的实用优点,又具备蝶阀体积小、重量轻的结构优势,其实质为蝶式结构偏心半球阀,密封原理结合了固定球阀的前端密封与偏心蝶阀的强制密封,从而实现了高低压双向切断。
GWXDF3204H/Y双向流硬碰硬旋球阀最主要的特点是既能在正向压力时密封良好,又可在反向压力或反向压力大于正向压力时也能密封良好,当正向压力作用时,介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好,当反向压力作用时,介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座密封面紧贴阀板密封面传递压力,将阀座推向阀杆极限变形位置,使之密封良好。
二、GWXDF3204H/Y双向流硬碰硬旋球阀主要零部件材料表
序号
|
零部件名称
|
材料名称
|
1
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
2
|
阀板
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
25Cr2Mo1V
|
3
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
25Cr2Mo1V
|
4
|
阀座
|
WCB+堆焊
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
25Cr2Mo1V
|
三、GWXDF3204H/Y双向流硬碰硬旋球阀主要技术性能规范表
公称通径(mm)
|
公称压力(Mpa)
|
试验压力(Mpa)
|
适用温度(℃)
|
适用介质
|
壳体强度试验
|
正向密封试验
|
反向密封试验
|
DN50-3000
|
0.6
|
0.9
|
0.66
|
0.66
|
未注明0-80℃;
可生产0-200℃
|
清水、污水、油品等。
|
1.0
|
1.5
|
1.1
|
1.1
|
1.6
|
2.4
|
1.76
|
1.76
|
2.5
|
3.75
|
2.76
|
2.76
|
4.0
|
6.0
|
4.4
|
4.4
|
四、GWXDF3204H/Y双向流硬碰硬旋球阀主要外形尺寸表
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
D3
|
D2
|
D1
|
H
|
L
|
C
|
f
|
Z-φd
|
1.6
|
50
|
99
|
125
|
165
|
350
|
108
|
16
|
3
|
4-18
|
65
|
118
|
145
|
185
|
370
|
112
|
18
|
3
|
4-18
|
80
|
132
|
160
|
200
|
380
|
114
|
20
|
3
|
8-18
|
100
|
156
|
180
|
220
|
420
|
127
|
20
|
3
|
8-18
|
125
|
184
|
210
|
250
|
460
|
140
|
22
|
3
|
8-18
|
150
|
211
|
240
|
285
|
555
|
140
|
24
|
3
|
8-22
|
200
|
266
|
295
|
340
|
760
|
152
|
26
|
3
|
12-22
|
250
|
319
|
355
|
405
|
830
|
165
|
30
|
3
|
12-26
|
300
|
370
|
410
|
460
|
895
|
178
|
30
|
4
|
12-26
|
350
|
429
|
470
|
520
|
950
|
190
|
34
|
4
|
16-26
|
400
|
480
|
525
|
580
|
1190
|
216
|
36
|
4
|
16-30
|
450
|
548
|
585
|
640
|
1255
|
222
|
40
|
4
|
20-30
|
500
|
609
|
650
|
715
|
1305
|
229
|
44
|
4
|
20-33
|
600
|
720
|
770
|
840
|
1340
|
267
|
48
|
5
|
20-36
|
700
|
794
|
840
|
910
|
1520
|
292
|
50
|
5
|
24-36
|
800
|
901
|
950
|
1025
|
1710
|
318
|
52
|
5
|
24-39
|
900
|
1001
|
1050
|
1125
|
1810
|
330
|
54
|
5
|
28-39
|
1000
|
1112
|
1170
|
1255
|
1960
|
410
|
56
|
5
|
28-42
|
1200
|
1328
|
1390
|
1485
|
2250
|
470
|
58
|
5
|
32-48
|
1400
|
1530
|
1590
|
1685
|
2434
|
53
|
-
|
-
|
36-48
|
1600
|
1750
|
1820
|
1930
|
2780
|
600
|
-
|
-
|
40-55
|
1800
|
1950
|
2020
|
2130
|
3020
|
670
|
-
|
-
|
44-55
|
2000
|
2150
|
2230
|
2345
|
3270
|
760
|
-
|
-
|
48-60
|
2.5
|
50
|
99
|
125
|
165
|
350
|
108
|
20
|
3
|
4-18
|
65
|
118
|
145
|
185
|
370
|
112
|
22
|
3
|
8-18
|
80
|
132
|
160
|
200
|
380
|
114
|
22
|
3
|
8-18
|
100
|
156
|
190
|
235
|
420
|
127
|
24
|
3
|
8-22
|
125
|
184
|
220
|
270
|
460
|
140
|
28
|
3
|
8-26
|
150
|
211
|
250
|
300
|
555
|
140
|
30
|
3
|
8-26
|
200
|
274
|
310
|
360
|
760
|
152
|
34
|
3
|
12-26
|
250
|
330
|
370
|
425
|
830
|
165
|
36
|
3
|
12-26
|
300
|
389
|
430
|
485
|
895
|
178
|
40
|
4
|
16-30
|
350
|
448
|
490
|
555
|
950
|
190
|
44
|
4
|
16-33
|
400
|
503
|
550
|
620
|
1190
|
216
|
48
|
4
|
16-36
|
450
|
548
|
600
|
670
|
1255
|
222
|
50
|
4
|
20-36
|
500
|
609
|
660
|
730
|
1305
|
229
|
52
|
4
|
20-36
|
600
|
720
|
770
|
845
|
1340
|
267
|
56
|
5
|
20-39
|
700
|
820
|
875
|
960
|
1520
|
292
|
60
|
5
|
24-42
|
800
|
928
|
990
|
1085
|
1710
|
318
|
64
|
5
|
24-48
|
900
|
1028
|
1090
|
1185
|
1810
|
330
|
66
|
5
|
28-48
|
1000
|
1140
|
1210
|
1320
|
1960
|
410
|
68
|
5
|
28-55
|
1200
|
1350
|
1420
|
1530
|
2250
|
470
|
72
|
5
|
32-55
|
1400
|
1560
|
1640
|
1755
|
2434
|
530
|
-
|
-
|
36-60
|
1600
|
1780
|
1860
|
1975
|
2780
|
600
|
-
|
-
|
40-60
|
1800
|
1985
|
2070
|
2195
|
3020
|
670
|
-
|
-
|
44-68
|
2000
|
2210
|
2300
|
2425
|
3270
|
760
|
-
|
-
|
48-68
|

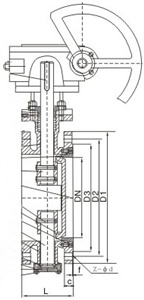

五、GWXDF3204H/Y双向流硬碰硬旋球阀主要结构图
尊敬的客户!订购本产品时请告知操作压力、阀门口径、阀体材质、内件要求、介质温度,未注明本产品默认适用温度为0-80(℃),具体技术支持欢迎致电:0577-67990137,更多相关产品详细介绍请浏览:http://www.zhaoqiufa.com/。
