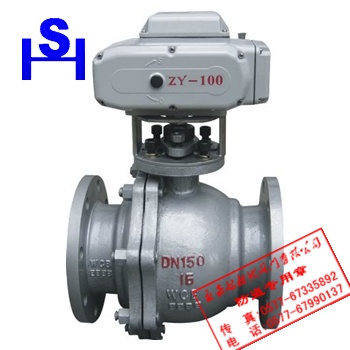

电动浮动球阀
一、Q941F/H/Y电动浮动球阀产品概述
Q941F/H/Y电动浮动球阀是一种由电动驱动、法兰连接、浮动球直通式的电动球阀，阀座密封面材料有氟塑料 (Q941F)和硬质合金 (Q941H/Y)两种，适用温度为 -29~450℃，阀体材料有碳素钢、不锈钢和合金钢，广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。
Q941F/H/Y 电动浮动球阀适用于两位切断、调节的场合，阀与执行机构的连接采用直连方式，由 UNIC、PSQ、HQ、DHL等电动执行器(也可根据用户要求配置其他型号电子式电动执行机构)与浮动球阀组成，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转，该阀具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。
二、Q941F/H/Y电动浮动球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q941F/H/Y-C
|
Q941F/H/Y-P
|
Q941F/H/Y-R
|
|
1
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
2
|
球体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
3
|
阀杆
|
2Cr13
|
304
|
316
|
|
4
|
密封面
|
增强聚四氟乙烯、聚四氟乙烯(PTFE)、对位聚苯(PPL)、金属堆焊钴基
|
|
5
|
填料
|
聚四氟乙烯(PTFE)、 柔性石墨
|
|
6
|
适用介质
|
水、气、油含颗粒介质
|
硝酸类
|
醋酸类
|
|
7
|
适用温度
|
-29~450℃
|
三、Q941F/H/Y电动浮动球阀主要性能规范表
|
公称压力(MPa)
|
1.6
|
2.5
|
4.0
|
|
强度试验
|
2.4MPa
|
3.8MPa
|
6.0MPa
|
|
水密封试验
|
1.76MPa
|
2.8MPa
|
4.4MPa
|
|
气密封试验
|
0.4MPa-0.7MPa
|
四、Q941F/H/Y电动浮动球阀主要外形尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
重量
(KG)
|
执行器型号
|
|
L
|
D
|
D1
|
D2
|
b
|
H
|
Z-ød
|
|
1.6
|
15
|
130
|
95
|
65
|
45
|
14
|
352
|
4-ø14
|
-
|
LQ51
|
|
20
|
130
|
105
|
75
|
55
|
14
|
355
|
4-ø14
|
-
|
LQ51
|
|
25
|
140
|
115
|
85
|
65
|
14
|
360
|
4-ø14
|
8
|
LQ51
|
|
32
|
165
|
135
|
100
|
78
|
15
|
386
|
4-ø18
|
13
|
LQ5-1
|
|
40
|
180
|
145
|
110
|
85
|
16
|
394
|
4-ø18
|
17
|
LQ5-1
|
|
50
|
200
|
160
|
125
|
100
|
16
|
472
|
4-ø18
|
25
|
Q10-6 3/4
|
|
65
|
220
|
180
|
145
|
120
|
18
|
486
|
4-ø18
|
60
|
Q10-6 3/4
|
|
80
|
250
|
195
|
160
|
135
|
20
|
579
|
8-ø18
|
65
|
Q30-6 3/4
|
|
100
|
280
|
215
|
180
|
155
|
20
|
595
|
8-ø18
|
75
|
Q30-6 3/4
|
|
125
|
320
|
245
|
210
|
185
|
22
|
650
|
8-ø18
|
97
|
Q60-4 3/4
|
|
150
|
360
|
280
|
240
|
210
|
24
|
739
|
8-ø23
|
162
|
Q120-2 3/4
|
|
200
|
400
|
335
|
295
|
265
|
26
|
799
|
12-ø23
|
226
|
Q120-2 3/4
|
|
250
|
533
|
406
|
362
|
324
|
30
|
890
|
12-ø25
|
-
|
-
|
|
300
|
610
|
483
|
432
|
381
|
32
|
940
|
12-ø25
|
-
|
-
|
|
2.5
|
15
|
130
|
95
|
65
|
45
|
14
|
352
|
4-ø14
|
-
|
LQ51
|
|
20
|
130
|
105
|
75
|
55
|
14
|
355
|
4-ø14
|
-
|
LQ51
|
|
25
|
165
|
115
|
85
|
65
|
16
|
360
|
4-ø14
|
8
|
LQ51
|
|
32
|
178
|
135
|
100
|
78
|
18
|
386
|
4-ø18
|
13
|
LQ5-1
|
|
40
|
190
|
145
|
110
|
85
|
18
|
394
|
4-ø18
|
17
|
LQ5-1
|
|
50
|
216
|
160
|
125
|
100
|
20
|
472
|
4-ø18
|
25
|
Q10-6 3/4
|
|
65
|
241
|
180
|
145
|
120
|
22
|
486
|
8-ø18
|
60
|
Q10-6 3/4
|
|
80
|
283
|
195
|
160
|
135
|
22
|
579
|
8-ø18
|
65
|
Q30-6 3/4
|
|
100
|
305
|
230
|
190
|
160
|
24
|
595
|
8-ø23
|
122
|
Q30-6 3/4
|
|
125
|
381
|
270
|
220
|
188
|
28
|
650
|
8-ø25
|
-
|
Q60-4 3/4
|
|
150
|
403
|
300
|
250
|
218
|
30
|
760
|
8-ø25
|
170
|
Q120-4 3/4
|
|
200
|
502
|
360
|
310
|
278
|
34
|
-
|
12-ø25
|
-
|
Q200
|
五、Q941F/H/Y电动浮动球阀主要结构图
尊敬的客户！如果你需要的电动浮动球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
