Q11N高压球阀

Q11N高压球阀


一、Q11N高压球阀产品概述

Q11N高压球阀是球阀的一种,主要适用于压力要求特别高的工况截断或接通管道和设备介质,也可用于流体的调节与控制,新然阀门厂生产的Q11N高压球阀所有部件均为锻件,内螺纹连接,阀体材质有A105F304F316,公称压力可达32MPa,该采用下装式阀杆,设备倒密封结构,采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏,密封面采用尼龙1010,它的磨擦系数通常为巴氏合金的1/3,是一种自然滑性材料,但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。本产品流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

二、Q11N高压球阀主要零部件材料表

序号

零件名称

材料

Q11N-C

Q11N-P

Q11N-R

1

阀体、阀盖

A105、45

304/1Cr18Ni9Ti

316/1Cr18Ni12Mo2Ti

2

球体、阀杆

1Cr18/Cr18Ni9Ti

304/1Cr18Ni9Ti

316/1Cr18Ni12Mo2Ti

3

手柄

铸铁/WCB

4

密封圈

尼龙

5

垫片、填料

聚四氟乙烯(PTFE)、对位聚苯(PPL)

适用介质

水、蒸汽、油品

硝酸类

醋酸类

三、Q11N高压球阀主要性能规范表

公称压力PN(MPa)

16

32

强度试验压力(壳体)

24MPa

48 MPa

低压密封试验压力(气)

0.6MPa

高压密封试验压力(液)

17.6 MPa

35.2MPa

四、Q11N高压球阀主要外形尺寸表

公称压力

PN(MPa)

公称通径

DN(mm)

管螺纹

尺寸(mm)

D(流量)

L(总长)

H(中心高度)

W(手柄长度)

10-16

6

1/4

11

70

43

108

10

3/8

11

70

43

108

15

1/2

11

85

43

108

20

3/4

14

95

45.5

146

25

1

21

105

59.5

146

32

1 1 /4

25

120

64.5

146

40

1 1 /2

32

130

76

254

50

2

38

150

81

254

32

6

-

11

70

-

-

10

-

11

-

-

-

15

1/2

11

85

68

130

20

3/4

14

95

77

180

25

1

21

105

82

180

32

1 1 /4

25

120

115

300

40

1 1 /2

32

130

120

300

50

2

38

150

130

300

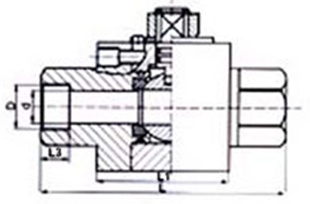

五、Q11N高压球阀主要结构图



客户订货须知

尊敬的客户!如果你需要的Q11N高压球阀使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15158748774;电话:0577-67990137;传真:0577-67335892
