硬密封V型球阀是指V型球阀密封面采用堆焊Cr13不锈钢或硬质合金，此种阀最大的特点是耐温高，该产品分法兰式硬密封V型球阀和对夹式硬密封V型球阀两种，下面以法兰式硬密封V型球阀为例进行详细介绍：
一、硬密封V型球阀产品概述
硬密封V型球阀是一种法兰连接球芯带有V形缺口的旋转式切断阀，该阀流量大、压力损失小，且介质不会沉积在阀体中腔，阀门不仅具有近似等百分比的流量特性，可调范围大，最大可调比为100:1。
硬密封V型球阀球芯上的V型切口与阀座之间具有剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、含纤维、固体颗粒及浆料等介质。在造纸工业的纸浆显得尤为优势。
二、硬密封V型球阀主要零件部件材料表
|
序号 |
零件名称 |
材料名称 |
|||
|
VQ347H/Y-C |
VQ347H/Y-P |
VQ347H/Y-R |
VQ347H/Y-RL |
||
|
1 |
底座 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
3 |
下阀轴 |
2Cr13 |
304 |
316 |
316L |
|
4 |
密封圈 |
堆焊Cr13不锈钢、堆焊硬质合金 |
|||
|
5 |
球体 |
CF8 |
CF8 |
CF8M |
CF3M |
|
6 |
上阀轴 |
2Cr13 |
304 |
316 |
316L |
|
7 |
填料 |
柔性石墨+不锈钢/PTFE |
|||
|
8 |
填料压盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
9 |
压板 |
WCB |
CF8 |
CF8M |
CF3M |
三、硬密封V型球阀主要性能参数表
|
公称压力 |
试验压力 |
适用介质 |
适用温度 |
|
|
壳体试验 |
密封试验 |
|||
|
1.6 |
2.4MPa |
1.76MPa |
水、油、气及 |
-28℃～550℃ |
|
2.4 |
3.75MPa |
2.75MPa |
||
|
4.0 |
6.0MPa |
4.4MPa |
||
|
应用规范 |
连接法兰 |
JB79-59、 GB20592-97、AMSI B16.5 |
||
|
检验和试验 |
JB/T 9092-99 、API 598 |
|||
四、硬密封V型球阀主要外型尺寸表
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
|||||
|
L |
L1 |
d |
d1 |
H1 |
H |
||
|
1.6 |
25 |
- |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
- |
82 |
49 |
63 |
205 |
|
|
50 |
124 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
145 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
165 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
194 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
210 |
105 |
180 |
140 |
, 140 |
320 |
|
|
150 |
229 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
243 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
297 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
338 |
169 |
- |
300 |
270 |
510 |
|
|
2.5 |
25 |
- |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
- |
82 |
49 |
63 |
205 |
|
|
50 |
124 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
145 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
165 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
194 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
210 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
229 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
243 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
297 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
338 |
169 |
- |
300 |
270 |
510 |
|

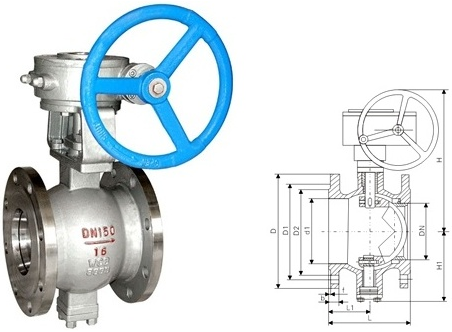

五、硬密封V型球阀主要结构图
