HG20592-2009化工部标准Y型过滤器介绍

对于很多Y型过滤器采购者来说，特别是对Y型过滤器不是很熟悉的初次采购过滤器产品的用户们来说，Y型过滤器的标准问题实在是让其头疼的问题，就拿国家标准来说就有机械部和化工部之分，下面我就拿比较常用的两大标准进行讲解，以帮助广大用户正确选型和对Y型过滤器产品采购的认识。

国标中的Y型过滤器标准区别其实就是其法兰标准的区别，常见的Y型过滤器法兰标准有化工部HG20592-2009和机械部JB81-94标准，其区别如下：

一、HG20592-2009化工部标准Y型过滤器法兰尺寸、配套管径、螺栓尺寸

Y型过滤器法兰

板式平焊法兰尺寸
公称通径DN	公称压力PN(Mpa)																								法兰内径		突台 1.0
	≤0.6						1						1.6						2.5						法兰内径		突台 1.0
	D	K	L	n	螺栓	C	D	K	L	n	螺栓	C	D	K	L	n	螺栓	C	D	K	L	n	螺栓	C	A	B	d
10	75	50	11	4	M10	12	90	60	14	4	M12	14	90	60	14	4	M12	14	90	60	14	4	M12	14	17.2	15	40
15	80	55	11	4	M10	12	95	65	14	4	M12	14	95	65	14	4	M12	14	95	65	14	4	M12	14	21.3	19	45
20	90	65	11	4	M10	14	105	75	14	4	M12	16	105	75	14	4	M12	16	105	75	14	4	M12	16	26.9	26	58
25	100	75	11	4	M10	14	115	85	14	4	M12	16	115	85	14	4	M12	16	115	85	14	4	M12	16	33.7	33	68
32	120	90	14	4	M12	16	140	100	18	4	M16	18	140	100	18	4	M16	18	140	100	18	4	M16	18	42.4	39	78
40	130	100	14	4	M12	16	150	110	18	4	M16	18	150	110	18	4	M16	18	150	110	18	4	M16	18	48.3	46	88
50	140	110	14	4	M12	16	165	125	18	4	M16	20	165	125	18	4	M16	20	165	125	18	4	M16	20	60.3	59	102
65	160	130	14	4	M12	16	185	145	18	4	M16	20	185	145	18	4	M16	20	185	145	18	8	M16	22	76.1	78	122
80	190	150	18	4	M16	18	200	160	18	8	M16	20	200	160	18	8	M16	20	200	160	18	8	M16	24	88.9	91	138
100	210	170	18	4	M16	18	220	180	18	8	M16	22	220	180	18	8	M16	22	235	190	22	8	M20	26	114.3	110	158
125	240	200	18	8	M16	20	250	210	18	8	M16	22	250	210	18	8	M16	22	270	220	26	8	M24	28	139.7	135	188
150	265	225	18	8	M16	20	285	240	22	8	M20	24	285	240	22	8	M20	24	300	250	26	8	M24	30	168.3	161	212
200	320	280	18	8	M16	22	340	295	22	8	M20	24	340	295	22	12	M20	26	360	310	26	12	M24	32	219.1	222	268
250	375	335	18	12	M16	24	395	350	22	12	M20	26	405	355	26	12	M24	29	425	370	30	12	M27	35	273	276	320
300	440	395	22	12	M20	24	445	400	22	12	M20	28	460	410	26	12	M24	32	485	430	30	16	M27	38	323.9	328	370
350	490	445	22	12	M20	26	505	460	22	16	M20	30	520	470	26	16	M24	35	555	490	33	16	M30	42	355.6	381	430
400	540	495	22	16	M20	28	565	515	26	16	M24	32	580	525	30	16	M27	38	620	550	36	16	M33	46	406.4	430	482
450	595	550	22	16	M20	28	615	565	26	20	M24	35	640	585	30	20	M27	42	670	600	36	20	M33	50	457	485	532
500	645	600	22	20	M20	30	670	620	26	20	M24	38	715	650	33	20	M30	46	730	660	36	20	M33	56	508	535	585
600	755	705	26	20	M24	36	780	725	30	20	M27	42	840	770	33	20	M30	52	845	770	39	20	M36X3	68	610	636	685

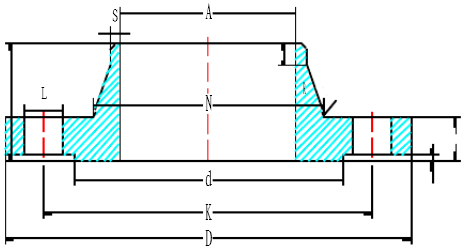

D表示法兰外径；K表示螺孔中心距；n表示螺栓孔数；L表示螺栓孔直径；A表示法兰内孔直径；d表示突台尺寸

二、JB81-94机械部标准Y型过滤器法兰尺寸、配套管径、螺栓尺寸

凸面平焊钢制管法兰 PN 1.0MPa(10bar)

公称通径 DN(mm)	管子外径 A(mm)	连接尺寸(mm)
		法兰管径D 系列1/系列2	螺栓孔中心圆直径K	螺栓孔直径L 系列1/系列2	螺栓、螺柱
		法兰管径D 系列1/系列2	螺栓孔中心圆直径K	螺栓孔直径L 系列1/系列2	数量n	螺纹Th 系列1/系列2
40	45	150/145	110	18	4	M16
50	57	165/160	125	18	4	M16
65	73	185/180	145	18	4	M16
80	89	200/195	160	18	4	M16
100	108	220/215	180	18	8	M16
125	133	250/245	210	18	8	M16
150	159	285/280	240	23	8	M20
175	194	310	270	23	8	M20
200	219	340/335	295	23	8	M20
225	245	365	325	23	8	M20
250	273	395/390	350	23	12	M20
300	325	445/440	400	23	12	M20
350	377	505/500	460	23	16	M20
400	426	565	515	26/25	16	M24/M22
450	480	615	565	26/25	20	M24/M22
500	530	670	620	26/25	20	M24/M22
600	630	780	725	30	20	M27
700	720	895	840	30	24	M27
800	820	1015/1010	950	34	24	M30
900	920	1115/1110	1050	34	28	M30
1000	1020	1230/1220	1160	36/34	28	M33/M30
1100	1120	1340	1270	36	28	M33
1200	1220	1455/1450	1380	39/41	32	M36

凸面平焊钢制管法兰 PN 1.6MPa(16bar)

公称通径 DN(mm)	管子外径 A(mm)	连接尺寸(mm)
		法兰管径D 系列1/系列2	螺栓孔中心圆直径K	螺栓孔直径L 系列1/系列2	螺栓、螺柱
		法兰管径D 系列1/系列2	螺栓孔中心圆直径K	螺栓孔直径L 系列1/系列2	数量n	螺纹Th 系列1/系列2
40	45	150/145	110	18	4	M16
50	57	165/160	125	18	4	M16
65	73	185/180	145	18	4	M16
80	89	200/195	160	18	8	M16
100	108	220/215	180	18	8	M16
125	133	250/245	210	18	8	M16
150	159	285/280	240	23	8	M20
175	194	310	270	23	8	M20
200	219	340/335	295	23	12	M20
225	245	365	325	23	12	M20
250	273	405	355	26/25	12	M24/M22
300	325	160	410	26/25	12	M24/M22
350	377	520	470	26/25	16	M24/M22
400	426	580	525	30	16	M27
450	480	640	585	30	20	M27
500	530	715/705	650	34	20	M30
600	630	840	770	36/41	20	M33/M36
700	720	910	840	36/41	24	M33/M36
800	820	1025/1020	950	39/41	24	M36
900	920	1125/1120	1050	39/41	28	M36
1000	1020	1255	1170	42/48	28	M39/M42
1100	1120	1370	1280	42	28	M39
1200	1220	1485	1390	48/54	32	M45/M48

凸面平焊钢制管法兰 PN 2.5MPa(25bar)

公称通径 DN(mm)	管子外径 A(mm)	连接尺寸(mm)
		法兰管径D 系列1/系列2	螺栓孔中心圆直径K	螺栓孔直径L 系列1/系列2	螺栓、螺柱
		法兰管径D 系列1/系列2	螺栓孔中心圆直径K	螺栓孔直径L 系列1/系列2	数量n	螺纹Th 系列1/系列2
40	45	150/145	110	18	4	M16
50	57	165/160	125	18	4	M16
65	73	185/180	145	18	8	M16
80	89	200/195	160	18	8	M16
100	108	235/230	190	23	8	M20
125	133	270	220	26/25	8	M24/M22
150	159	300	250	26/25	8	M24/M22
175	194	330	280	26/25	12	M24/M22
200	219	360	310	26/25	12	M24/M22
225	245	395	340	30	12	M27
250	273	425	370	30	12	M27
300	325	485	430	30	16	M27
350	377	555/550	490	40	16	M30
400	426	620/610	550	36/34	16	M33/M30
450	480	670/660	600	36/34	20	M33/M30
500	530	730	660	36/34	20	M33/M36
600	630	845/840	770	41	20	M36
700	720	960/955	875	42/48	24	M39/M42
800	820	1085/1070	990	48	24	M45/M42
900	920	1185/1180	1090	48/54	28	M45/M48
1000	1020	1320/1305	1210	55/58	28	M52
1100	1124	1425	1315	55	28	M52
1200	1220	1530/1525	1420	55/58	32	M52
