L型三通球阀用于管路中介质流向的切换，能够使相互垂直的两个流道连通。普通的L型三通球阀通常采用两阀座结构设计，也可以采用三阀座或四阀座结构设计，但是普通的L型三通球阀只能用于流向的切换，不具有三通道同时密封切断的功能，如图1所示。

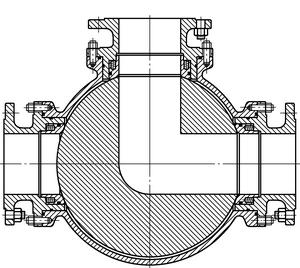

图1  普通的L型三通球阀用于流向的切换

对于某些使用工况，用户不仅需要采用三通球阀进行流向的切换，而且还希望采用L型三通球阀同时切断三个管道，由于普通L型三通球阀不具有该功能， 为了实现该功能，用户需要在三个管路上分别安装截断阀，这样不仅管路系统造价提高，而且系统复杂，操作非常麻烦，为此，本公司对L型三通球阀进行了创新设 计，新设计的L型三通球阀采用三阀座结构设计，也可以采用四阀座结构设计，采用大球体设计，阀门不仅具有普通L型三通球阀的流向切换功能，而且还具有三通 道同时密封切断功能，阀门的功能切换操作非常简单，只要通过阀杆的旋转操作即可实现，该设计已获国家授权专利，ZL 201120319803.5《L型三通球阀》，其发明专利已通过审查公开，发明专利申请号201110251025.5，公开 号：CN102313043A。结构设计及原理如图2所示。

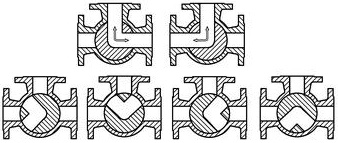

图2  本公司设计开发的具有三通道同时密封切断功能的L型三通球阀
