V型球阀是球阀的一种。其常用种类有：对夹式V型球阀、 法兰式V型球阀、气动V型球阀、精小型气动V型球阀、蜗轮式V型球阀、电动V型球阀等。它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在 球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介 质的精确调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动或电动执行器配套，广泛使用于工业过程自控系统中。
V型球阀是由以下主要零部件组成的，见下表：
|
序号 |
名称 |
数量(件) |
材料 |
||
|
1 |
阀体 |
1 |
WCB |
CF8 |
CF8M |
|
2 |
阀芯 |
1 |
CF8表面镀硬铬 |
CF8表面镀硬铬 |
CF8M表面镀硬铬 |
|
3 |
圆柱销 |
2 |
304 |
304 |
316 |
|
4 |
阀座 |
1 |
304堆焊硬质合金 |
304堆焊硬质合金 |
316 |
|
5 |
弹簧 |
1 |
316 |
316 |
316 |
|
6 |
0型圈 |
1 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
7 |
自润滑轴承 |
|
304+PTFE |
304+PTFE |
316+PTFE |
|
8 |
下阀杆 |
1 |
20Cr13 |
304 |
316 |
|
9 |
O型圈 |
1 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
10 |
后压盖 |
1 |
WCB |
CF8 |
CF8M |
|
11 |
环垫 |
1 |
PTFE |
PTFE |
PTFE |
|
12 |
调节垫片 |
1 |
PTFE |
PTFE |
PTFE |
|
13 |
平垫片 |
4 |
Q235 |
304 |
304 |
|
14 |
螺栓 |
4 |
25 |
304 |
304 |
|
15 |
双头螺柱 |
2 |
25 |
304 |
304 |
|
16 |
自润滑轴承 |
1 |
304+PTFE |
304+PTFE |
316+PTFE |
|
17 |
平键 |
1 |
20Cr13 |
304 |
316 |
|
18 |
下填料 |
1 |
PTFE |
PTFE |
PTFE |
|
19 |
中填料 |
1组 |
PTFE |
PTFE |
PTFE |
|
20 |
上填料 |
1 |
PTFE |
PTFE |
PTFE |
|
21 |
填料压盖 |
1 |
WCB |
CF8 |
CF8M |
|
22 |
螺母 |
2 |
35 |
304 |
304 |
|
23 |
上阀杆 |
1 |
20Cr13 |
304 |
316 |

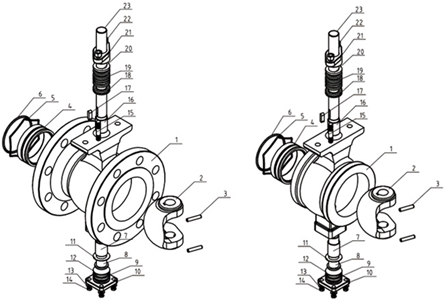

V型球阀主要结构图：
