SR系列过滤器是石油化工泵用过滤器，其中的Y型过滤器、篮式过滤器、T型过滤器的型号编制说明我在前面的技术文章中都有详细的介绍，下面主要详细介绍锥型过滤器和反冲洗式过滤器型号标记方法：

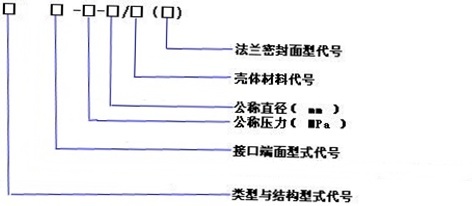

一、锥型过滤器和反冲洗式过滤器标记方法
二、锥型过滤器和反冲洗式过滤器结构型式代号
|
代号 |
结构型式 |
代号 |
结构型式 |
|
SRZ I |
尖顶锥型过滤器 |
SRF I |
卧式反冲洗式过滤器 |
|
SRZ II |
平顶锥型过滤器 |
SRF II |
导流反冲洗式过滤器 |
三、锥型过滤器和反冲洗式过滤器接口端面型式代号
|
代号 |
接口端面型式 |
代号 |
接口端面型式 |
|
1 |
内螺纹连接 |
5 |
对焊连接 |
|
4 |
法兰连接 |
6 |
承插焊连接 |
四、锥型过滤器和反冲洗式过滤器壳体材料代号
|
代号 |
壳体材料 |
代号 |
壳体材料 |
|
C |
碳素钢或铸钢 |
S |
奥氏体不锈钢 |
|
M |
低合金钢 |
I |
铬钼系钢 |
|
H |
Cr13系不锈钢 |
Q |
球墨铸铁 |
|
K |
可锻铸铁 |
R |
铬镍钼系不锈钢 |
|
L |
铝合金 |
T |
铜及铜合金 |
|
P |
铬镍系不锈钢 |
V |
铬钼钒钢 |
注：具体选用材料应在过滤器技术数据表中注明。
五、锥型过滤器和反冲洗式过滤器法兰密封面型式代号
|
法兰密封面型式 |
突面(光滑面) |
凹面 |
凸面 |
环槽面 |
全平面 |
榫槽面 |
|
代号 |
RF |
LF |
LM |
RJ |
FF |
TG |
六、锥型过滤器和反冲洗式过滤器型号举例说明
公称直径 50mm，公称压力 2.0MPa，连接型式为光滑面法兰连接，壳体材料为碳钢的正折流式T型过滤器，其标记为：SRT I 4-2.0 -50/C(RF)
——以上资讯由永嘉县新然阀门有限公司原创首发！如需转载请注明出处，如还有其他技术问题不能解决，烦请致电给我厂技术人员，我们一定会尽心尽力为您提供优质的服务，咨询电话：15158748774。
