三通球阀有多重用途，不同的用途，其结构设计差别很大。具有流量调节功能三通球阀是公司根据客户的使用要求研制开发的新型多功能三通球阀。目前国内外还没有关于三通球阀的产品标准，因此，关于三通球阀的设计与选用，制造厂与用户必须进行全面的沟通，以便设计制造的三通球阀完全能够满足用户的使用要求。

普通的三通球阀只具有分流、合流及流向切换功能，当三通球阀用于流量调节与流量分配时，通常要求不改变进口通道的流量，通过三通球阀开度的调节和改变，来分配两个出口通道的流量。但是普通的三通球阀在进行两个出口通道的流量调节时，由于球体的遮挡，会导致三通球阀的进口通道的流道面积也发生很大的改变，因此，常规的三通球阀无法适用于系统的流量调节与分配，图5是常规三通球阀用于调节两个出口通道的流量时，由于进口通道受到球体的遮挡而导致进口通道 流量改变的情况。

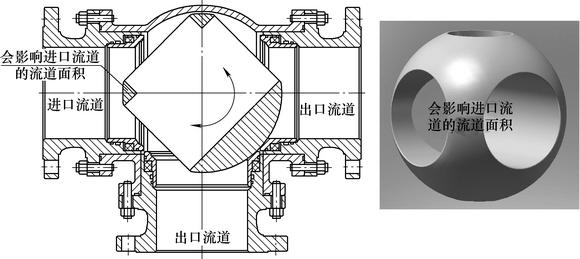

图5普通三通球阀进行流量调节时由于受球体的遮挡进口流量会发生改变

我公司对于三通球阀的结构进行了创新设计，将球体的两个通道完全连通，在阀门进行流量调节与分配时，确保阀门的进口通道完全通常，进口通道面积在阀门的 调节过程中不会发生变化，通过阀门的调节只改变两个出口通道的面积，从而满足了用户的使用要求。其结构设计及原理如图6所示。

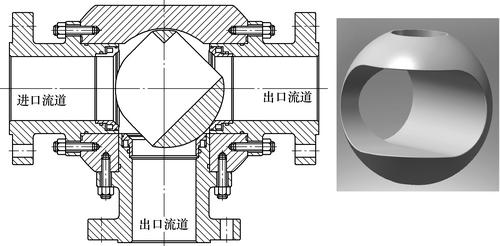

图6设计开发的具有流量调节与分配功能放入三通球阀
