Q41F4法兰衬氟球阀
一、Q41F4法兰衬氟球阀产品概述
Q41F4法兰衬氟球阀属手柄法兰连接直通二片式浮动球阀，其采用PTFE(F4)衬里层，具有极高的化学稳定性，可以适用于除“熔融碱金属和元素氟”以外的其它任何强腐蚀性质介 质，该产品采用全通径、浮动球结构，可使其在整个压力范围内进行无泄漏关闭，更便于管路系统的维护，该阀启闭件球件与阀杆铸为一体，杜绝了由于压力变化引 起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。
Q41F4法兰衬氟球阀采用特殊的模压工艺，使密封面致密度良好，加之人字环型PTFE填料组合，使阀门达到零泄漏，两片式结构可适应 各种不同要求的管路系统和工况条件，Q41F4衬氟球阀使用温度可达到-200~180℃，广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中 酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。
二、Q41F4法兰衬氟球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q341F4-Z
|
Q341F4-C
|
Q341F4-P
|
Q341F4-R
|
Q341F4-PL
|
Q341F4-RL
|
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球体/阀杆
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
衬里/阀座
|
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)
|
|
4
|
填料压盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)聚四氟乙烯
|
|
6
|
螺栓
|
35
|
35
|
1Crl7Ni2
|
1Crl7Ni2
|
1Cr18Ni2
|
1Cr18Ni2
|
|
7
|
紧固螺母
|
45
|
45
|
OCrl8Ni9
|
OCrl8Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
8
|
操作手柄
|
WCB
|
三、Q41F4法兰衬氟球阀主要执行标准表
|
设计和制造标准
|
GB/T12237
|
|
结构长度标准
|
GB/12221
|
|
法兰尺寸标准
|
GB/T9113.1-26
|
|
压力试验
|
GB/T13927
|
|
检验试验
|
JB/T9092-99
|
四、Q41F4法兰衬氟球阀主要外形尺寸表
|
公称通径
DN(mm)
|
公称压力
PN(MPa)
|
尺寸(mm)
|
重量
|
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
H
|
(Kg)
|
|
15
|
l.O
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
80
|
2.5
|
|
20
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
90
|
3
|
|
25
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
100
|
4.5
|
|
32
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
110
|
5.7
|
|
40
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
120
|
7
|
|
50
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
135
|
9 5
|
|
65
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
145
|
15
|
|
80
|
250
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
185
|
19
|
|
100
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
195
|
33
|
|
125
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
210
|
58
|
|
150
|
360
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
450
|
93
|
|
200
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
490
|
155
|
|
250
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
550
|
210
|
|
300
|
610
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
600
|
220
|
|
350
|
686
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
675
|
245
|
|
400
|
762
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
780
|
260
|
|
15
|
1.6
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
80
|
2 5
|
|
20
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
90
|
3
|
|
25
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
100
|
4.5
|
|
32
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
110
|
5.7
|
|
40
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
120
|
7
|
|
50
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
135
|
9.5
|
|
65
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
145
|
15
|
|
80
|
250
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
185
|
19
|
|
100
|
280
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
195
|
33
|
|
125
|
320
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
210
|
58
|
|
150
|
360
|
280
|
240
|
21O
|
3
|
28
|
8-φ23
|
450
|
93
|
|
200
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
490
|
155
|
|
250
|
533
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
550
|
210
|
|
300
|
610
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
600
|
220
|
|
350
|
686
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
675
|
245
|
|
400
|
762
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
780
|
260
|
|
15
|
2.5
|
140
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
80
|
2.5
|
|
20
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
90
|
3
|
|
25
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
1OO
|
4.5
|
|
32
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
110
|
5.7
|
|
40
|
180
|
145
|
11O
|
85
|
3
|
18
|
4-φ18
|
120
|
7
|
|
50
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
135
|
9.5
|
|
65
|
220
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
145
|
15
|
|
80
|
250
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
185
|
19
|
|
100
|
280
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
195
|
33
|
|
125
|
320
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
210
|
58
|
|
150
|
360
|
300
|
250
|
218
|
3
|
30
|
8-φ25
|
450
|
93
|
|
200
|
457
|
360
|
310
|
278
|
3
|
34
|
12-φ25
|
495
|
155
|
|
250
|
533
|
425
|
370
|
332
|
3
|
36
|
12-φ30
|
555
|
210
|
|
300
|
610
|
485
|
430
|
390
|
4
|
40
|
16-φ30
|
605
|
230
|
|
350
|
686
|
550
|
490
|
448
|
4
|
44
|
16-φ34
|
685
|
250
|

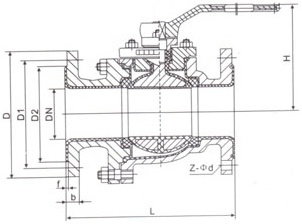

五、Q41F4法兰衬氟球阀主要结构图
