蝶阀在加工厂内需要进行的试验主要有阀体水压 试验、蝶阀密封性能试验以及活门动作试验等。

蝶阀的装配及试验主要过程有如下(共20个步骤)：

1、在阀体的密封槽内安放密封橡皮条，与阀体 合缝面处密封橡皮条粘牢。

2、阀体与上水压试验盖装 配。

3、将方箱均匀摆放并固定在装配平台上。

4、将阀 体与水压试验盖组合体翻身，落在方箱上(如图8所示)。

5、阀体与水压试验盖装配。

6、将阀体两轴头处 水压试验盖装上并把紧。

7、阀体充水，按图样要求作 水压试验，检查阀体和两轴头处是否漏水，升压应分 段进行，各阶段无异常方可继续升压,保压试验时间为30min。

8、阀体水压试验合格后，卸压，放水，拆水压 试验盖,加工表面涂油保护。

9、阀体与活门装在一起， 精镗活门轴孔、活门与阀轴同镗、配车钢套，详见活门 加工工艺。

10、装钢套、轴承及阀轴密封。

11、装主密封圈 及密封压板，装配后活门试开关。

12、将水压试验盖放在 方箱上，把方箱固定好。

13、将阀体、活门组合体平稳吊 起, 阀体、活门密封面向上，慢慢对正水压试验盖上的 把合孔并落在水压试验盖上，拧紧螺钉。

14、将伸缩节对 正在阀体法兰上面的把合孔，把紧伸缩节螺钉(如图9 所示)。

15、充水，检查有否渗漏现象，如漏水，则进行 处理，待不漏后方可升压做蝶阀密封性能试验，时间30min，漏水量应符合图样要求(在作水压试验及漏水 试验时，要将压力管路固定好，以免引起振动，影响压力表指针的摆动)。

16、密封试验合格后，放水，拆伸缩节，拆水压试验盖，把阀体与活门组合体放在方箱上。

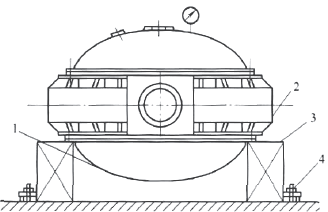

1.水压试验盖 2.阀体 3.方箱 4.压板螺钉

图8  阀体水压试验图

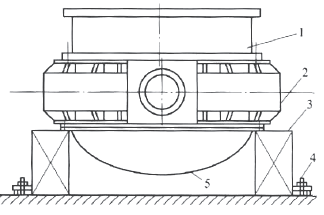

1.伸缩节 2.阀体 3.方箱 4.压板螺钉 5.水压试验盖

图9  蝶阀密封试验图

17、按图样装转臂，转臂中心线对准阀轴的全关线(在装 转臂之前装指示装置底板)。

18、用搭焊块将转臂与阀轴 搭焊在一起，焊时应注意不应使转臂与阀轴相对位置移动。

19、用可移式镗床钻铰定位销孔并装销。

20、将搭焊块 磨开，端面磨平，装盖板。将阀体活门组合体平稳吊 放在方箱上，用压板、螺钉把紧在方箱上，并用压板压 牢。装锁定装置，配装锁定销，锁定销与销孔间隙合格。打开锁定装置，用吊车吊转臂做活门开关试验。 装重锤并做重锤自关闭试验。在重锤的作用下活门应 达到关闭状态(为防止冲击过大，可使用起重机慢慢落 下重锤)。配装刻度板及行程开关。 装配操作试验合格后拆开，清理。 按图样要求涂装。
