Q947MF电动喷煤粉球阀
一、Q947MF电动喷煤粉球阀产品概述
Q947MF电动喷煤粉球阀由阀体、阀盖、球体、密封圈、阀轴、阀座、电动装置等组成。关阀时，接通电源，按阀关按钮，启动电动装置驱动阀轴，带动球体顺时针方向旋转，使阀关闭。开阀则反之。
Q947MF电动喷煤粉球阀适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。工作时，阀前 流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所有固定式球阀的转矩小、阀座变形小，密封性能稳定、 使用寿命长，电动喷煤粉专用球阀适用于高压、大口径管道场合。
本产品具有先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。本阀有二块 式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。阀门上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。该阀采用全通径的结构使阀门流量孔径与管线内径一致，以便管线清扫。
二、Q947MF电动喷煤粉球阀主要性能规范表
|
公称压力
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
强度试验压力
|
2.4MPa
|
3.75MPa
|
6.4MPa
|
|
密封试验压力
|
1.8MPa
|
2.75MPa
|
4.4MPa
|
三、Q947MF电动喷煤粉球阀主要零部件材料表
|
序号
|
零件名称
|
材料
|
|
Q947MF-C
|
Q947MF-P
|
Q947MF-R
|
|
1
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
2
|
球板
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
3
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
4
|
密封圈
|
增强聚四氟乙烯、对位聚苯
|
|
5
|
填料
|
聚四氟乙烯、柔性石墨
|
|
适用介质
|
石灰、煤粉末、煤灰
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28℃～300℃
|
四、Q947MF电动喷煤粉球阀主要外形尺寸及重量表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
重量
(KG)
|
|
D
|
D1
|
D2
|
D3
|
L
|
L1
|
L2
|
L3
|
L4
|
H
|
H1
|
b
|
f
|
n-do
|
|
0.25-1.0
|
200
|
320
|
280
|
255
|
424
|
500
|
225
|
274
|
216
|
185
|
780
|
270
|
22
|
3
|
8-18
|
720
|
|
250
|
375
|
335
|
300
|
535
|
600
|
300
|
476
|
400
|
381
|
898
|
330
|
24
|
3
|
12-18
|
830
|
|
300
|
440
|
395
|
362
|
646
|
700
|
322
|
476
|
400
|
381
|
987
|
374
|
24
|
3
|
12-22
|
990
|
|
350
|
480
|
445
|
412
|
646
|
800
|
400
|
476
|
400
|
381
|
1078
|
414
|
26
|
3
|
12-22
|
1156
|
|
400
|
540
|
495
|
462
|
780
|
900
|
450
|
476
|
400
|
381
|
1230
|
431
|
28
|
3
|
16-22
|
1290
|
|
500
|
640
|
600
|
568
|
960
|
1000
|
500
|
476
|
400
|
381
|
1470
|
515
|
30
|
3
|
20-22
|
1470
|
|
600
|
755
|
705
|
670
|
1040
|
1067
|
550
|
476
|
400
|
381
|
1560
|
595
|
30
|
3
|
20-26
|
1690
|
|
1.6
|
200
|
335
|
295
|
265
|
424
|
500
|
225
|
578
|
458
|
348
|
710
|
270
|
30
|
3
|
12-22
|
720
|
|
250
|
405
|
355
|
320
|
535
|
600
|
300
|
578
|
458
|
348
|
820
|
330
|
32
|
3
|
12-26
|
830
|
|
300
|
460
|
410
|
375
|
646
|
700
|
322
|
578
|
458
|
348
|
920
|
374
|
34
|
5
|
12-26
|
990
|
|
350
|
520
|
470
|
435
|
646
|
800
|
400
|
578
|
458
|
348
|
1020
|
414
|
38
|
5
|
16-26
|
1156
|
|
400
|
580
|
525
|
485
|
780
|
900
|
450
|
578
|
458
|
348
|
1060
|
431
|
40
|
5
|
16-30
|
1290
|
|
450
|
640
|
585
|
548
|
860
|
900
|
450
|
578
|
458
|
348
|
1140
|
475
|
40
|
5
|
20-30
|
1350
|
|
500
|
715
|
650
|
608
|
960
|
1000
|
500
|
668
|
545
|
448
|
1220
|
515
|
46
|
5
|
20-33
|
1470
|
|
600
|
840
|
770
|
718
|
1040
|
1067
|
550
|
668
|
545
|
448
|
1310
|
595
|
54
|
5
|
20-36
|
1690
|
五、Q947MF电动喷煤粉球阀主要执行器型号表
|
公称压力
PN(MPa)
|
公称通经
DN(mm)
|
电动装置
|
|
电源
|
功率KW
|
|
0.25-1.0
|
200
|
AC38050Hz
|
0.55
|
|
250
|
0.55
|
|
300
|
0.55
|
|
350
|
0.75
|
|
400
|
0.75
|
|
500
|
TQ8000
|
|
600
|
|
1.6
|
200
|
QB250
|
|
250
|
|
300
|
|
350
|
TQ4000
|
|
400
|
|
450
|
|
500
|
TQ8000
|
|
600
|

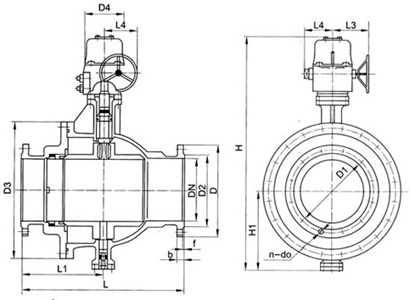

六、Q947MF电动喷煤粉球阀主要结构图
客户订货须知
尊敬的客户！如果你需要的喷煤粉球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。
如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
