美标全焊接球阀
一、Q367F/H/Y美标全焊接球阀产品概述
Q367F/H/Y美标全焊接球阀是一种蜗轮传动，阀体用无缝钢管压制成型，整体结构采用全焊接制造工艺，公称通径从2"～40"，压力范围为150-1500Lb的固定式球阀，其公称通径、公称压力、阀体材料，内件材料、密封面材料也可按客户要求定制，该阀阀座由碳纤维增强特氟隆密封环及碟形簧组成，对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄漏，此产品球体的加工过程有先进的计算机检测仪跟踪检测，球体的加工精度高。由于阀体材料跟管道材质一样，不会出现应力不均，也不会出现由于地震及车辆经过地面时而产生变形，其密封环本体采用含量20%C(碳素)的PTFE材料，保障完全无泄漏(0%)。
Q367F/H/Y美标全焊接球阀在各个领域使用非常广泛，其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，它的使用寿命远远大于铸钢球阀，该产品广泛应用于城市燃气、集中供热、热交换机、石油化工、造船、钢铁厂、调压站、发电厂等各类管道设备上，本产品能长期可靠运行使用，无需维护，安装简单。
二、Q367F/H/Y美标全焊接球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体/阀盖
|
A216-WCB
|
A315-CF8
|
A35-CF3
|
A351-CF8M
|
A351-CF3M
|
|
2
|
球体
|
A216-WCB+ENP
|
A182-F304
|
A182-F304L
|
A132-F316
|
A182-F316L
|
|
3
|
阀杆
|
A182-F6a
|
A182-F304
|
A182-F304L
|
A182-F316
|
A182-F316L
|
|
4
|
阀座
|
PTFE、烧结碳纤维、金属+橡胶组
|
|
5
|
弹簧
|
INCONELX-750
|
|
6
|
O型密封圈
|
VITON
|
注：主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
三、Q367F/H/Y美标全焊接球阀主要执行标准表
|
结构长度
|
API6D
|
ASME B16.10
|
|
试验和检验标准
|
API6D
|
BS5146
|
|
压力-温度等级
|
ASME B16.34
|
BS5351
|
|
壳体壁厚
|
ASME B16.34
|
BS5351
|
|
孔口尺寸
|
API6D
|
BS5351
|
注：连接法兰尺寸可按客户要求设计制造。
四、Q367F/H/Y美标全焊接球阀主要外形尺寸表
|
压力等级
CLASS
|
公称通径
NP(inch)
|
球孔直径
d(mm)
|
尺寸(mm)
|
重量(Kg)
|
|
L
|
H1
|
H2
|
W
|
|
150Lb
|
2"
|
2"
|
216
|
165
|
100
|
400
|
24
|
|
3"
|
2"
|
283
|
90
|
110
|
700
|
50
|
|
4"
|
4"
|
305
|
200
|
130
|
850
|
75
|
|
6"
|
5"
|
457
|
270
|
175
|
600
|
195
|
|
8"
|
8"
|
521
|
300
|
210
|
600
|
280
|
|
10"
|
10"
|
559
|
380
|
274
|
600
|
440
|
|
12"
|
12"
|
635
|
420
|
305
|
800
|
570
|
|
14"
|
13.25
|
762
|
450
|
340
|
800
|
800
|
|
16"
|
15.25
|
838
|
530
|
395
|
800
|
1480
|
|
18"
|
17.25
|
914
|
560
|
440
|
800
|
2350
|
|
20"
|
19.25
|
991
|
605
|
470
|
800
|
2400
|
|
24"
|
23.25
|
1143
|
680
|
580
|
800
|
4050
|
|
28"
|
27.00
|
1346
|
760
|
640
|
800
|
6160
|
|
32"
|
30.75
|
1524
|
870
|
730
|
800
|
7200
|
|
300Lb
|
2"
|
2"
|
216
|
165
|
100
|
400
|
30
|
|
3"
|
2"
|
283
|
90
|
110
|
700
|
58
|
|
4"
|
4"
|
305
|
200
|
130
|
850
|
95
|
|
6"
|
5"
|
457
|
270
|
175
|
600
|
210
|
|
8"
|
8"
|
521
|
300
|
210
|
600
|
318
|
|
10"
|
10"
|
559
|
380
|
274
|
600
|
440
|
|
12"
|
12"
|
635
|
420
|
305
|
800
|
575
|
|
14"
|
13.25"
|
762
|
450
|
340
|
800
|
800
|
|
16"
|
15.25"
|
838
|
530
|
395
|
800
|
1840
|
|
18"
|
17.25"
|
914
|
560
|
440
|
800
|
2700
|
|
20"
|
19.25"
|
991
|
605
|
470
|
800
|
2890
|
|
24"
|
23.25"
|
1143
|
680
|
580
|
800
|
4640
|
|
28"
|
27.00"
|
1346
|
760
|
640
|
800
|
6700
|
|
32"
|
30.75"
|
1524
|
870
|
730
|
800
|
7810
|
|
36"
|
34.50"
|
1727
|
980
|
810
|
800
|
9480
|
|
40"
|
38.50"
|
1956
|
1040
|
910
|
800
|
13800
|

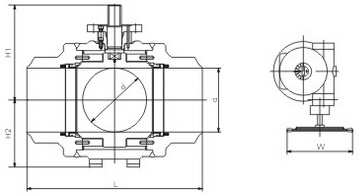

五、Q367F/H/Y美标全焊接球阀主要结构图
客户订货须知
尊敬的客户！如果你需要的Q367F/H/Y美标全焊接球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
更多全焊接球阀相关产品详情介绍请登陆：http://www.zhaoqiufa.com/qhjballvalve/
