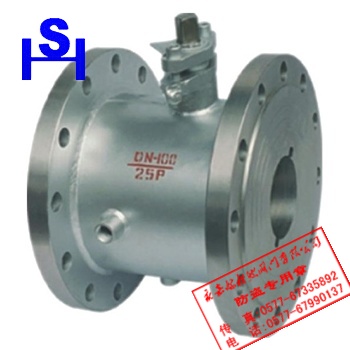

BQ41F夹套保温球阀
一、BQ41F夹套保温球阀产品概述
BQ41F一体式夹套保温球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，该产品具有良好的保温保冷特性，且阀门的通径和管径一至，介质呈直线流动，阻力小，最适合输送容易凝固、高粘度的液体介质，同时又能有效降低管路中介质的热量损失。此阀采用一体式夹套设计，更能均匀地保温、保冷，夹套、阀体外侧与夹套接管焊接，并采用螺纹式连接方式，其允许蒸汽或冷水的最高压力为1.0MPa，主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
二、BQ41F夹套保温球阀主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
|
2
|
球体
|
2Cr13
|
F304
|
F304L
|
F316
|
F316L
|
|
3
|
阀座
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
4
|
阀座支承
|
25
|
304
|
304L
|
316
|
316L
|
|
5
|
O形圈
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
|
6
|
阀杆
|
2Cr13
|
F304
|
F304L
|
316
|
F316L
|
|
7
|
填料
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
8
|
阀杆轴承
|
PTFE+304
|
PTFE+304
|
PTFE+304L
|
PTFE+316
|
PTFE+316L
|
|
9
|
填料压环
|
1Cr13
|
304
|
304L
|
316
|
316L
|
|
10
|
夹套
|
25
|
304
|
304L
|
316
|
316L
|
|
11
|
夹套接管
|
2Cr13
|
304
|
304L
|
316
|
316L
|
注：主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
三、BQ41F夹套保温球阀主要尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
主要外型及连接尺寸(mm)
|
夹套螺纹
连接尺寸
|
配应法兰
DN(mm)
|
|
L
|
L1
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
|
1.6
|
15
|
108
|
45
|
135
|
100
|
78
|
16
|
4-18
|
G3/8
|
32
|
|
20
|
117
|
55
|
145
|
110
|
85
|
16
|
4-18
|
G3/8
|
40
|
|
25
|
127
|
65
|
160
|
125
|
100
|
16
|
4-18
|
G1/2
|
50
|
|
32
|
140
|
78
|
180
|
145
|
120
|
18
|
8-18
|
G1/2
|
65
|
|
40
|
165
|
85
|
180
|
145
|
120
|
18
|
8-18
|
G1/2
|
65
|
|
50
|
178
|
100
|
195
|
160
|
135
|
19
|
8-18
|
G1/2
|
80
|
|
65
|
203
|
120
|
245
|
210
|
185
|
21
|
8-18
|
G1/2
|
125
|
|
80
|
229
|
135
|
280
|
240
|
210
|
23
|
8-23
|
G1/2
|
150
|
|
100
|
254
|
155
|
335
|
295
|
265
|
24
|
8-23
|
G1/2
|
200
|
|
125
|
267
|
185
|
335
|
295
|
265
|
24
|
12-23
|
G1/2
|
200
|
|
150
|
292
|
210
|
405
|
355
|
320
|
28
|
12-25
|
G1/2
|
250
|
|
200
|
330
|
265
|
520
|
470
|
435
|
32
|
16-25
|
G3/4
|
350
|
|
2.5
|
15
|
108
|
45
|
135
|
100
|
78
|
18
|
4-18
|
G3/8
|
32
|
|
20
|
117
|
55
|
145
|
110
|
85
|
18
|
4-18
|
G3/8
|
40
|
|
25
|
127
|
65
|
160
|
125
|
100
|
20
|
4-18
|
G1/2
|
50
|
|
32
|
140
|
78
|
180
|
145
|
120
|
20
|
8-18
|
G1/2
|
65
|
|
40
|
165
|
85
|
180
|
145
|
120
|
22
|
8-18
|
G1/2
|
65
|
|
50
|
178
|
100
|
195
|
160
|
135
|
22
|
8-18
|
G1/2
|
80
|
|
65
|
203
|
120
|
230
|
190
|
160
|
26
|
8-25
|
G1/2
|
125
|
|
80
|
229
|
135
|
300
|
250
|
218
|
28
|
8-25
|
G1/2
|
150
|
|
100
|
254
|
155
|
360
|
310
|
278
|
30
|
12-25
|
G1/2
|
200
|
|
125
|
267
|
185
|
425
|
370
|
332
|
30
|
12-25
|
G1/2
|
200
|
|
150
|
292
|
210
|
425
|
370
|
332
|
32
|
12-30
|
G1/2
|
250
|
|
200
|
330
|
265
|
550
|
490
|
448
|
40
|
16-34
|
G3/4
|
350
|
四、BQ41F夹套保温球阀主要结构图
尊敬的客户！如果你需要的夹套保温球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
更多保温球阀相关产品详情介绍请登陆：http://www.zhaoqiufa.com/bwballvalve/
