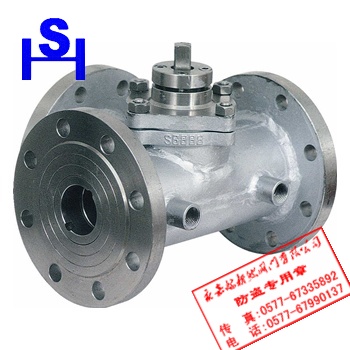

BQ44F三通保温球阀

BQ44F三通保温球阀


一、BQ44F三通保温球阀产品概述

BQ44F三通保温球阀属保温球阀系列,它具有好的保温保冷特性,同时又能有效降低管路中介质热量损失主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。BQ44F三通保温球阀采用两阀座密封L型结构,具有结构紧凑、外型美观、密封性能好不仅能实现对管道中介质流向的切换,也使相互垂直的两个通道连通或关闭。

二、BQ44F三通保温球阀主要零件部件材料表

序号

零件名称

材料名称

1

阀体

WCB

CF8(304)

CF3(304L)

CF8M(316)

CF3M(316L)

2

球体

2Cr13

0Cr18Ni9

00Cr19Nill

0Cr17Ni12Mo2

0Cr17Ni12Mo2

3

阀杆

2Cr13

0Cr18Ni9

00Cr19Nill

0Cr17Ni12Mo2

0Cr17Ni12Mo2

4

密封圈

聚四氟乙烯、对位聚笨

5

填料

V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫

6

垫圈

V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫

适用温度

-28~300℃

三、BQ44F三通保温球阀主要外型尺寸表

公称压力

PN(Mpa)

公称通径

DN(mm)

尺寸(mm)

L

L1

D

D1

D2

b

f

Z-φd

1.6

15

150

72

95

65

45

14

2

4-φ14

20

160

80

105

75

55

14

2

4-φ14

25

180

90

115

85

65

14

2

4-φ14

32

200

100

135

100

78

16

2

4-φ18

40

220

110

145

110

85

16

3

4-φ18

50

240

120

160

125

100

16

3

4-φ18

65

260

130

180

145

120

18

3

4-φ18

80

280

140

195

160

135

20

3

8-φ18

100

320

160

215

180

155

20

3

8-φ18

125

380

190

245

210

185

22

3

8-φ18

150

440

220

280

240

210

24

3

8-φ23

200

550

260

335

295

265

26

3

8-φ23

250

670

310

405

355

320

30

3

12-φ25

300

720

370

460

410

375

30

3

12-φ25

四、BQ44F三通保温球阀主要性能参数表

法兰尺寸

JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212

检验试验

GB/T13927-89、JB/T9092-99

其余制造规范均按本厂标准

BQ45F三通保温球阀主要结构图
