二片式夹套保温球阀

二片式夹套保温球阀

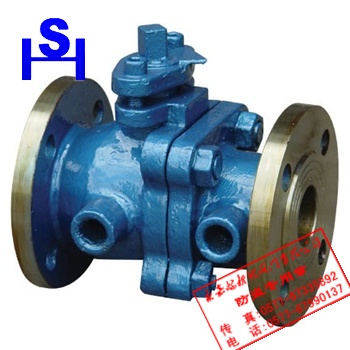

一、BQ41F二片式夹套保温球阀产品概述

BQ41F二片式夹套保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失,该产品按国标设计制造,连接法兰按JB/T 79-94标准制造采用二段式结构形式夹套碳素钢管焊接比铸造的更加耐压牢固,允许蒸汽或冷水的最高压力为1MPa,特别适合用于石油、化工、冶金、制药、食品等各类系统中输送常温下会凝固的高粘度介质。

BQ41F二片式夹套保温球阀采用了蒸气夹套保温故即使外界温度降到零度以下,该阀仍操作灵活保证输油管道能启能闭,此优点是一般控制阀门所没有的,它是重油输送管道理想的控制阀门,此产品还可根据用户需要在夹套中注入蒸气、导热油、冷却水、冷气等,使用整个阀门常温或降温达到所需要的温度,防止介质结晶。

二、BQ41F二片式夹套保温球阀主要零件部件材料表

序号

零件名称

材料名称

1

夹套

25

25

25

2

阀座

WCB

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

3

阀体

WCB

CF8(304)

CF8M(316)

4

密封圈

聚四氟乙烯、对位聚笨

5

球体

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

6

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

7

填料

聚四氟乙烯、柔性石墨

8

填料压盖

WCB

CF8(304)

CF8M(316)

注:主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

三、BQ41F二片式夹套保温球阀主要外型尺寸表

公称通径

DN(mm)

主要外型及连接尺寸(mm)

夹套连接尺寸

配应法兰

DN(mm)

L

D

D1

D2

b

f

Z-Φd

H

内螺纹连接

法兰连接

15

130

95

65

45

14

2

4-Φ14

78

G3/8

15

32

20

150

105

75

55

14

2

4-Φ14

84

G3/8

15

40

25

160

115

85

65

14

2

4-Φ14

95

G1/2

15

50

32

165

135

100

78

16

2

4-Φ18

150

G1/2

15

65

40

180

145

110

85

16

3

4-Φ18

150

G1/2

15

65

50

200

160

125

100

16

3

4-Φ18

190

G1/2

15

80

65

220

180

145

120

18

3

4-Φ18

195

G1/2

20

125

80

250

195

160

135

20

3

8-Φ18

215

G1/2

20

150

100

280

215

180

155

20

3

8-Φ18

250

G1/2

20

200

125

320

245

210

185

22

3

8-Φ18

285

G1/2

20

200

150

360

280

240

210

24

3

8-Φ23

370

G1/2

20

250

200

400

335

295

265

26

3

12-Φ23

370

G3/4

25

350

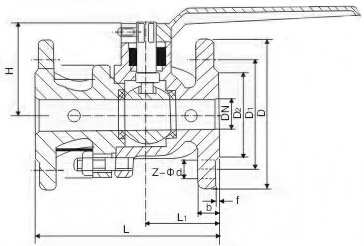

四、BQ41F二片式夹套保温球阀主要结构图



尊敬的客户!如果你需要的BQ41F夹套保温球阀使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15158748774;电话:0577-67990137;传真:0577-67335892
