D641W气动通风蝶阀
一、D641W气动通风蝶阀产品概述
D641W气动通风蝶阀是由角行程活塞式气动驱动装置和通风蝶阀组成，气动装置采用GT型气动执行器，有双作用式和单作用式(弹簧复位)两种，大口径通风蝶阀通常采用AW型系列气动执行器，可根据不同控制和要求选择不同要求的附件，主要有切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器；调节型附件：电气定位器、气动定位器、电气转换器；气源处理附件：空气过滤减压阀、气源处理三联件；手动机构：转动手轮机构，可实现手动开、关阀。
二、D641W气动通风蝶阀主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
2
|
蝶板
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
3
|
密封圈
|
与阀体相同
|
|
4
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
|
5
|
填料
|
氟塑料、柔性石墨
|
三、D641W气动通风蝶阀主要气动执行器技术参数表
|
类 型
|
双作用活塞式、弹簧复位式
|
|
气源压力
|
双作用：2-8bar/单作用：4-8bar
|
|
输出力矩
|
双作用：4N·M～10560N·M
|
|
单作用：7N·M～2668N·M
|
|
工作温度
|
常温型：-20℃～80℃(丁腈橡胶O型圈)
|
|
高温型：-20℃～160℃(氟橡胶O型圈)
|
|
动作范围
|
0～90°±5°
|
|
接口螺纹
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
|
阀位信号
|
定位器：4～20mA/回信器：全开全关信号
|
四、D641W气动通风蝶阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
重量
(kg)
|
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
n-d
|
|
0.05-0.25
|
50
|
108
|
70
|
337
|
180
|
65
|
140
|
110
|
4-14
|
16
|
|
65
|
112
|
80
|
357
|
180
|
65
|
160
|
130
|
4-14
|
17
|
|
80
|
114
|
95
|
385
|
180
|
65
|
190
|
150
|
4-18
|
19
|
|
100
|
127
|
105
|
405
|
180
|
65
|
210
|
170
|
4-18
|
22
|
|
125
|
140
|
120
|
483
|
245
|
72
|
240
|
200
|
8-18
|
27
|
|
150
|
140
|
132
|
508
|
245
|
72
|
265
|
225
|
8-18
|
31
|
|
200
|
152
|
160
|
566
|
245
|
72
|
320
|
280
|
8-18
|
47
|
|
250
|
165
|
187
|
623
|
245
|
72
|
375
|
335
|
12-18
|
68
|
|
300
|
178
|
220
|
750
|
355
|
93
|
440
|
395
|
12-22
|
79
|
|
350
|
190
|
245
|
803
|
355
|
93
|
490
|
445
|
12-22
|
130
|
|
400
|
216
|
270
|
852
|
355
|
93
|
540
|
495
|
16-22
|
141
|
|
450
|
222
|
297
|
907
|
355
|
93
|
595
|
550
|
16-22
|
190
|
|
500
|
229
|
322
|
960
|
355
|
93
|
645
|
600
|
20-22
|
225
|
|
600
|
267
|
377
|
1080
|
550
|
350
|
755
|
705
|
20-26
|
245
|
|
700
|
292
|
430
|
1185
|
550
|
350
|
860
|
810
|
24-26
|
320
|
|
800
|
318
|
487
|
1300
|
550
|
350
|
975
|
920
|
24-30
|
405
|
|
900
|
330
|
537
|
1400
|
550
|
350
|
1075
|
1020
|
24-30
|
500
|
|
1000
|
410
|
587
|
1500
|
550
|
350
|
1175
|
1120
|
28-30
|
700
|
|
1200
|
470
|
702
|
1825
|
600
|
350
|
1375
|
1320
|
32-30
|
750
|
|
0.6
|
50
|
108
|
70
|
337
|
180
|
65
|
140
|
110
|
4-14
|
16
|
|
65
|
112
|
80
|
357
|
180
|
65
|
160
|
130
|
4-14
|
17
|
|
80
|
114
|
95
|
385
|
180
|
65
|
190
|
150
|
4-18
|
19
|
|
100
|
127
|
105
|
405
|
180
|
65
|
210
|
170
|
4-18
|
22
|
|
125
|
140
|
120
|
483
|
245
|
72
|
240
|
200
|
8-18
|
27
|
|
150
|
140
|
132
|
508
|
245
|
72
|
265
|
225
|
8-18
|
31
|
|
200
|
152
|
160
|
566
|
245
|
72
|
320
|
280
|
8-18
|
47
|
|
250
|
165
|
187
|
623
|
245
|
72
|
375
|
335
|
12-18
|
68
|
|
300
|
178
|
220
|
750
|
355
|
93
|
440
|
395
|
12-22
|
79
|
|
350
|
190
|
245
|
803
|
355
|
93
|
490
|
445
|
12-22
|
130
|
|
400
|
216
|
270
|
852
|
355
|
93
|
540
|
495
|
16-22
|
141
|
|
450
|
222
|
297
|
907
|
355
|
93
|
595
|
550
|
16-22
|
190
|
|
500
|
229
|
322
|
960
|
355
|
93
|
645
|
600
|
20-22
|
225
|
|
600
|
267
|
377
|
1080
|
550
|
350
|
755
|
705
|
20-26
|
245
|
|
700
|
292
|
430
|
1185
|
550
|
350
|
860
|
810
|
24-26
|
320
|
|
800
|
318
|
487
|
1300
|
550
|
350
|
975
|
920
|
24-30
|
405
|
|
900
|
330
|
537
|
1400
|
550
|
350
|
1075
|
1020
|
24-30
|
500
|
|
1000
|
410
|
587
|
1500
|
550
|
350
|
1175
|
1120
|
28-30
|
700
|
|
1200
|
470
|
702
|
1825
|
600
|
350
|
1405
|
1340
|
32-33
|
750
|

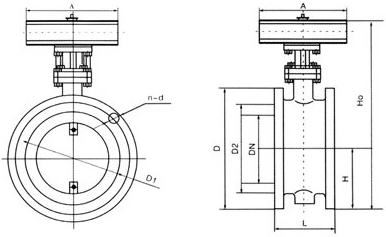

五、D641W气动通风蝶阀主要结构图
尊敬的客户！如果你需要订购D641W气动通风蝶阀，请您尽量提供详细参数，包括1、气动执行器类型：双作用、单作用；2、介质类型、温度、压力；3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构。如你对该产品还有其他任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
