D943H/Y电动硬密封法兰蝶阀
一、D943H/Y电动硬密封法兰蝶阀产品概述
D943H/Y电动硬密封法兰蝶阀是由电动执行器与三层次法兰式硬密封蝶阀构成，该蝶阀采用精密的弹性密封圈和三偏心多层次金属硬密封结构，驱动装置功能强劲，有智能型、调节型、普通开关型三种。智能型内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC/1-5VDC)实现阀门开度的智能控制和精确定位。
D943H/Y电动硬密封法兰蝶阀电动执行器可选用3810系列或NA系列电子式角行程执行机构，亦可选用PSQ系列或DYR系列。≥DN 300口径阀门一般采用380VAC电动执行器。
二、D943H/Y电动硬密封法兰蝶阀主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
2
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
|
3
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
|
4
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
5
|
填料
|
柔性石墨
|
三、D943H/Y电动硬密封法兰蝶阀主要电动执行器技术参数表
|
阀芯转角
|
0~70°
|
|
作用形式
|
电开式或电闭式
|
|
流量特性
|
近似等百分比
|
|
允许压差(Mpa)
|
0.6
|
|
性能指标
|
基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
|
|
电源电压
|
AC220V、AC380V、DC24V
|
|
调节型
|
信号范围
|
0~10mA、4~20mA、1.5VDC
|
|
开关型
|
电信号
|
AC220V、AC380V、DC24V；反馈信号，有源触点信号或无源触点信号
|
四、D943H/Y电动硬密封法兰蝶阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
重量
(kg)
|
|
L
|
H
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
|
0.6
|
50
|
108
|
112
|
530
|
250
|
255
|
140
|
110
|
4-14
|
17
|
|
65
|
112
|
115
|
530
|
250
|
255
|
160
|
130
|
4-14
|
20
|
|
80
|
114
|
120
|
565
|
250
|
255
|
190
|
150
|
4-18
|
23
|
|
100
|
127
|
138
|
600
|
250
|
255
|
210
|
170
|
4-18
|
25
|
|
125
|
140
|
164
|
640
|
250
|
255
|
240
|
200
|
8-18
|
40
|
|
150
|
140
|
175
|
705
|
300
|
315
|
265
|
225
|
8-18
|
47
|
|
200
|
152
|
208
|
775
|
300
|
315
|
320
|
280
|
8-18
|
60
|
|
250
|
165
|
243
|
945
|
300
|
315
|
375
|
335
|
12-18
|
95
|
|
300
|
178
|
283
|
1070
|
300
|
315
|
400
|
395
|
12-22
|
124
|
|
350
|
190
|
310
|
1140
|
300
|
315
|
490
|
445
|
12-22
|
181
|
|
400
|
216
|
340
|
1210
|
300
|
315
|
540
|
495
|
16-22
|
260
|
|
450
|
222
|
380
|
1335
|
575
|
714
|
595
|
550
|
16-22
|
338
|
|
500
|
229
|
410
|
1415
|
575
|
714
|
645
|
600
|
20-22
|
360
|
|
600
|
267
|
470
|
1605
|
656
|
810
|
755
|
705
|
20-26
|
540
|
|
700
|
292
|
550
|
1844
|
656
|
810
|
860
|
810
|
24-26
|
580
|
|
800
|
318
|
640
|
2040
|
656
|
810
|
975
|
920
|
24-30
|
845
|
|
900
|
330
|
710
|
2255
|
785
|
863
|
1075
|
1020
|
24-30
|
1050
|
|
1000
|
410
|
770
|
2380
|
785
|
863
|
1175
|
1120
|
28-30
|
1500
|
|
1200
|
470
|
890
|
2640
|
785
|
863
|
1405
|
1340
|
32-33
|
2000
|
|
1.0
|
50
|
108
|
112
|
530
|
250
|
255
|
165
|
125
|
4-18
|
17
|
|
65
|
112
|
115
|
530
|
250
|
255
|
185
|
145
|
4-18
|
20
|
|
80
|
114
|
120
|
565
|
250
|
255
|
200
|
160
|
8-18
|
23
|
|
100
|
127
|
138
|
600
|
250
|
255
|
220
|
180
|
8-18
|
25
|
|
125
|
140
|
164
|
640
|
250
|
255
|
250
|
210
|
8-18
|
40
|
|
150
|
140
|
175
|
705
|
300
|
315
|
285
|
240
|
8-22
|
47
|
|
200
|
152
|
208
|
775
|
300
|
315
|
340
|
295
|
8-22
|
60
|
|
250
|
165
|
243
|
945
|
300
|
315
|
395
|
350
|
12-22
|
95
|
|
300
|
178
|
283
|
1070
|
300
|
315
|
445
|
400
|
12-22
|
124
|
|
350
|
190
|
310
|
1140
|
300
|
315
|
505
|
460
|
16-22
|
181
|
|
400
|
216
|
340
|
1210
|
300
|
315
|
565
|
515
|
16-26
|
260
|
|
450
|
222
|
380
|
1335
|
575
|
714
|
615
|
565
|
20-26
|
338
|
|
500
|
229
|
410
|
1415
|
575
|
714
|
670
|
620
|
20-26
|
360
|
|
600
|
267
|
470
|
1605
|
656
|
810
|
780
|
725
|
20-30
|
540
|
|
700
|
292
|
550
|
1844
|
656
|
810
|
895
|
840
|
24-30
|
580
|
|
800
|
318
|
640
|
2040
|
656
|
810
|
1015
|
950
|
24-33
|
845
|
|
900
|
330
|
710
|
2255
|
785
|
863
|
1115
|
1050
|
28-33
|
1050
|
|
1000
|
410
|
770
|
2380
|
785
|
863
|
1230
|
1160
|
28-36
|
1500
|
|
1200
|
470
|
890
|
2640
|
785
|
863
|
1455
|
1380
|
32-39
|
2000
|
|
1.6
|
50
|
108
|
112
|
530
|
250
|
255
|
165
|
125
|
4-18
|
19
|
|
65
|
112
|
115
|
530
|
250
|
255
|
185
|
145
|
4-18
|
22
|
|
80
|
114
|
120
|
565
|
250
|
255
|
200
|
160
|
8-18
|
25
|
|
100
|
127
|
138
|
600
|
250
|
255
|
220
|
180
|
8-18
|
28
|
|
125
|
140
|
164
|
640
|
250
|
255
|
250
|
210
|
8-18
|
43
|
|
150
|
140
|
175
|
705
|
300
|
315
|
285
|
240
|
8-22
|
50
|
|
200
|
152
|
208
|
775
|
300
|
315
|
340
|
295
|
12-22
|
64
|
|
250
|
165
|
243
|
945
|
300
|
315
|
405
|
355
|
12-26
|
99
|
|
300
|
178
|
283
|
1070
|
300
|
315
|
460
|
410
|
12-26
|
130
|
|
350
|
190
|
310
|
1140
|
300
|
315
|
520
|
470
|
16-26
|
188
|
|
400
|
216
|
340
|
1210
|
300
|
315
|
580
|
525
|
16-30
|
270
|
|
450
|
222
|
380
|
1335
|
575
|
714
|
640
|
585
|
20-30
|
350
|
|
500
|
229
|
410
|
1415
|
575
|
714
|
715
|
650
|
20-33
|
375
|
|
600
|
267
|
470
|
1605
|
656
|
714
|
840
|
770
|
20-36
|
560
|
|
700
|
292
|
550
|
1844
|
656
|
810
|
910
|
840
|
24-36
|
610
|
|
800
|
318
|
640
|
2040
|
656
|
810
|
1025
|
950
|
24-39
|
880
|
|
900
|
330
|
710
|
2255
|
785
|
863
|
1125
|
1050
|
28-39
|
1100
|
|
1000
|
410
|
770
|
2380
|
785
|
863
|
1255
|
1170
|
28-42
|
1600
|
|
1200
|
470
|
890
|
2640
|
785
|
863
|
1485
|
1390
|
32-48
|
2150
|
|
2.5
|
50
|
108
|
112
|
530
|
250
|
255
|
165
|
125
|
4-18
|
19
|
|
65
|
112
|
115
|
530
|
250
|
255
|
185
|
145
|
8-18
|
22
|
|
80
|
114
|
120
|
565
|
250
|
255
|
200
|
160
|
8-18
|
25
|
|
100
|
127
|
138
|
600
|
250
|
255
|
235
|
190
|
8-22
|
28
|
|
125
|
140
|
164
|
640
|
250
|
255
|
270
|
220
|
8-26
|
43
|
|
150
|
140
|
175
|
705
|
300
|
315
|
300
|
250
|
8-26
|
50
|
|
200
|
152
|
208
|
775
|
300
|
315
|
360
|
310
|
12-26
|
64
|
|
250
|
165
|
243
|
945
|
300
|
315
|
425
|
370
|
12-30
|
99
|
|
300
|
178
|
283
|
1070
|
300
|
315
|
485
|
430
|
16-30
|
130
|
|
350
|
190
|
310
|
1140
|
300
|
315
|
555
|
490
|
16-33
|
188
|
|
400
|
216
|
340
|
1210
|
300
|
315
|
620
|
550
|
16-36
|
270
|
|
450
|
222
|
380
|
1335
|
575
|
714
|
670
|
600
|
20-36
|
350
|
|
500
|
229
|
410
|
1415
|
575
|
714
|
730
|
660
|
20-36
|
375
|
|
600
|
267
|
470
|
1605
|
656
|
714
|
845
|
770
|
20-39
|
560
|
|
700
|
292
|
550
|
1844
|
656
|
810
|
960
|
875
|
24-42
|
610
|
|
800
|
318
|
640
|
2040
|
656
|
810
|
1085
|
990
|
24-48
|
880
|
|
900
|
330
|
710
|
2255
|
785
|
863
|
1185
|
1090
|
28-48
|
1100
|
|
1000
|
410
|
770
|
2380
|
785
|
863
|
1320
|
1210
|
28-56
|
1600
|
|
1200
|
470
|
890
|
2640
|
785
|
863
|
1530
|
1420
|
32-56
|
2150
|

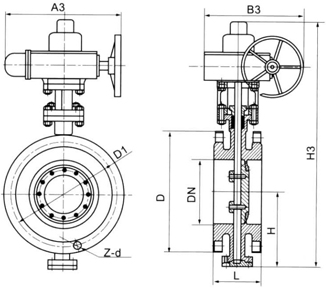

五、D943H/Y电动硬密封法兰蝶阀主要结构图
尊敬的客户！如果你需要订购D943H/Y电动硬密封法兰蝶阀，请您尽量提供详细参数，包括1、阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等；2、执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)等。如你对该产品还有其他任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
D943H/Y电动硬密封法兰蝶阀http://www.zhaoqiufa.com/ButterflyValve/736.html
