D941W电动通风蝶阀
一、D941W电动通风蝶阀产品概述
D941W电动通风蝶阀由角行程电动执行机构和通风蝶阀组成，蝶阀与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。
D941W电动通风蝶阀具有流通能力大，体积小巧，仅相当于同类产品的35%左右；使用方便，采用单相电源，接线简单，采用独创的球型凸出结构，使观察更方便，免加油免点检、防水防锈、任意角度安装；保护装置有双重限位、过热保护、过载保护，全行程时间15秒、30秒、45秒、60秒以及带手动功能；智能数控，内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mADC/1-5VDC)实现阀门开度的智能控制和精确定位，调节精度高等特点，电动执行结构可根据用户要求配置，主要有智能型、调节型、普通开关式型三种。
二、D941W电动通风蝶阀主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
2
|
蝶板
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
3
|
密封圈
|
与阀体相同
|
|
4
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
|
5
|
填料
|
氟塑料、柔性石墨
|
三、D941W电动通风蝶阀主要电动执行器技术参数表
|
阀芯转角
|
0~70°
|
|
作用形式
|
电开式或电闭式
|
|
流量特性
|
近似等百分比
|
|
允许压差(Mpa)
|
0.6
|
|
性能指标
|
基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
|
|
电源电压
|
AC220V、AC380V、DC24V
|
|
调节型
|
信号范围
|
0~10mA、4~20mA、1.5VDC
|
|
开关型
|
电信号
|
AC220V、AC380V、DC24V；反馈信号，有源触点信号或无源触点信号
|
四、D941W电动通风蝶阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
重量
(kg)
|
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
n-d
|
|
0.05-0.25
|
50
|
108
|
70
|
418
|
250
|
225
|
140
|
110
|
4-14
|
42
|
|
65
|
112
|
80
|
438
|
250
|
225
|
160
|
130
|
4-14
|
53
|
|
80
|
114
|
95
|
466
|
250
|
225
|
190
|
150
|
4-18
|
62
|
|
100
|
127
|
105
|
486
|
250
|
225
|
210
|
170
|
4-18
|
81
|
|
125
|
140
|
120
|
516
|
325
|
245
|
240
|
200
|
8-18
|
90
|
|
150
|
140
|
132
|
541
|
325
|
245
|
265
|
225
|
8-18
|
100
|
|
200
|
152
|
160
|
779
|
325
|
245
|
320
|
280
|
8-18
|
110
|
|
250
|
165
|
187
|
836
|
363
|
313
|
375
|
335
|
12-18
|
145
|
|
300
|
178
|
220
|
901
|
363
|
313
|
440
|
395
|
12-22
|
160
|
|
350
|
190
|
245
|
954
|
363
|
313
|
490
|
445
|
12-22
|
215
|
|
400
|
216
|
270
|
1003
|
363
|
313
|
540
|
495
|
16-22
|
230
|
|
450
|
222
|
297
|
1058
|
465
|
439
|
595
|
550
|
16-22
|
250
|
|
500
|
229
|
322
|
1111
|
546
|
556
|
645
|
600
|
20-22
|
260
|
|
600
|
267
|
377
|
1233
|
546
|
556
|
755
|
705
|
20-26
|
370
|
|
700
|
292
|
430
|
1338
|
546
|
556
|
860
|
810
|
24-26
|
400
|
|
800
|
318
|
487
|
1452
|
546
|
556
|
975
|
920
|
24-30
|
560
|
|
900
|
330
|
537
|
1588
|
632
|
706
|
1075
|
1020
|
24-30
|
800
|
|
1000
|
410
|
587
|
1689
|
632
|
706
|
1175
|
1120
|
28-30
|
660
|
|
1200
|
470
|
702
|
1938
|
632
|
706
|
1375
|
1320
|
32-30
|
950
|
|
1400
|
530
|
782
|
2670
|
790
|
1338
|
1575
|
1520
|
36-30
|
1280
|
|
1600
|
600
|
895
|
2810
|
868
|
1476
|
1790
|
1730
|
40-30
|
1510
|
|
1800
|
670
|
995
|
3020
|
868
|
1476
|
1990
|
1930
|
44-30
|
2500
|
|
2000
|
760
|
1095
|
3220
|
965
|
1600
|
2190
|
2130
|
48-30
|
2900
|
|
0.6
|
50
|
108
|
70
|
418
|
250
|
225
|
140
|
110
|
4-14
|
42
|
|
65
|
112
|
80
|
438
|
250
|
225
|
160
|
130
|
4-14
|
53
|
|
80
|
114
|
95
|
466
|
250
|
225
|
190
|
150
|
4-18
|
62
|
|
100
|
127
|
105
|
486
|
250
|
225
|
210
|
170
|
4-18
|
81
|
|
125
|
140
|
120
|
516
|
325
|
245
|
240
|
200
|
8-18
|
90
|
|
150
|
140
|
132
|
541
|
325
|
245
|
265
|
225
|
8-18
|
100
|
|
200
|
152
|
160
|
779
|
325
|
245
|
320
|
280
|
8-18
|
110
|
|
250
|
165
|
187
|
836
|
363
|
313
|
375
|
335
|
12-18
|
145
|
|
300
|
178
|
220
|
901
|
363
|
313
|
440
|
395
|
12-22
|
160
|
|
350
|
190
|
245
|
954
|
363
|
313
|
490
|
445
|
12-22
|
215
|
|
400
|
216
|
270
|
1003
|
363
|
313
|
540
|
495
|
16-22
|
230
|
|
450
|
222
|
297
|
1058
|
465
|
439
|
595
|
550
|
16-22
|
250
|
|
500
|
229
|
322
|
1111
|
546
|
556
|
645
|
600
|
20-22
|
260
|
|
600
|
267
|
377
|
1233
|
546
|
556
|
755
|
705
|
20-26
|
370
|
|
700
|
292
|
430
|
1338
|
546
|
556
|
860
|
810
|
24-26
|
400
|
|
800
|
318
|
487
|
1452
|
546
|
556
|
975
|
920
|
24-30
|
560
|
|
900
|
330
|
537
|
1588
|
632
|
706
|
1075
|
1020
|
24-30
|
800
|
|
1000
|
410
|
587
|
1689
|
632
|
706
|
1175
|
1120
|
28-30
|
660
|
|
1200
|
470
|
702
|
1938
|
632
|
706
|
1405
|
1340
|
32-33
|
950
|
|
1400
|
530
|
782
|
2670
|
790
|
1338
|
1630
|
1560
|
36-36
|
1280
|
|
1600
|
600
|
895
|
2810
|
868
|
1476
|
1830
|
1760
|
40-36
|
1510
|
|
1800
|
670
|
995
|
3020
|
868
|
1476
|
2045
|
1970
|
44-39
|
2500
|
|
2000
|
760
|
1095
|
3220
|
965
|
1600
|
2265
|
2180
|
48-42
|
2900
|

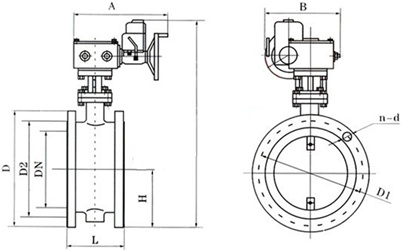

五、D941W电动通风蝶阀主要结构图
尊敬的客户！如果你需要订购D941W电动通风蝶阀，请您尽量提供详细参数，包括1、阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等；2、执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)等。如你对该产品还有其他任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
