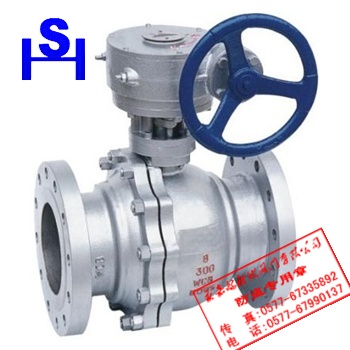

Q341F美标浮动球阀
一、Q341F美标浮动球阀产品概述
Q341F美标浮动球阀属于软密封浮动球球阀，其设计制造标准是API 600、API 602，在管路中主要用来做切断、分配和改变介质的流动方向。美标软密封浮动球阀主要是用一个带有圆形通道的球体作启闭件，该启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
Q341F美标浮动球阀开关轻便，体积小，可以做成很大口径，密封可靠，磨擦系数低，操作力矩小、多种阀座材料、适应范围广、结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
二、Q341F美标浮动球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q341F/H-C
|
|
1
|
阀体左体
|
A216-WCB
|
|
2
|
球体
|
B2-B8
|
A105-1025
|
|
B8以上
|
A216-WCB
|
|
3
|
阀杆
|
A182-F6a
|
|
4
|
阀座
|
PTFE/增强PTFE/NYLIN
|
|
5
|
阀座支承圈
|
A105-1025
|
|
6
|
弹簧
|
-
|
|
7
|
O形圈
|
NBR
|
|
8
|
螺柱
|
A193-B7
|
|
9
|
螺母
|
A194-2H
|
三、Q341F美标浮动球阀主要性能规范表
|
试验压力(Mpa)
|
压力级(Class)
|
|
150Lb
|
300Lb
|
400Lb
|
600Lb
|
900Lb
|
1500Lb
|
|
强度试验
|
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
38.4
|
|
密封试验
|
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
28.1
|
|
气密试验
|
0.5-0.7
|
|
工作温度
|
PTFE≤150℃、PPL≤300℃、碳纤≤350℃
|
|
适用介质
|
水、油、蒸气
|
四、Q341F美标浮动球阀主要外形尺寸表
|
公称压力
PN(MPa)
|
公称通径
NPS(in)
|
尺寸(mm)
|
|
L
|
D
|
T
|
G
|
C
|
n-φd
|
W
|
H
|
|
1.6-2.0
Class150
|
1/2"
|
108
|
89
|
12
|
35
|
60.5
|
4-15
|
115
|
72
|
|
3/4"
|
117
|
98
|
12
|
43
|
70
|
4-15
|
115
|
76
|
|
1"
|
127
|
108
|
12
|
51
|
79.5
|
4-15
|
150
|
92
|
|
11/2"
|
165
|
127
|
14.3
|
73
|
98.5
|
4-16
|
200
|
123
|
|
2"
|
178
|
152
|
15.9
|
92
|
120.5
|
4-19
|
200
|
132
|
|
21/2"
|
190
|
178
|
17.5
|
105
|
139.5
|
4-19
|
320
|
164
|
|
3"
|
203
|
190
|
19.1
|
127
|
152.4
|
4-19
|
320
|
173
|
|
4"
|
229
|
229
|
23.9
|
157
|
190.5
|
8-19
|
450
|
210
|
|
6"
|
394
|
279
|
26
|
216
|
241.5
|
8-22
|
8000
|
288
|
|
8"
|
457
|
343
|
29
|
270
|
298.5
|
8-22
|
1120
|
374
|
|
10"
|
533
|
406
|
31
|
324
|
362
|
12-25
|
1420
|
366
|
|
12"
|
610
|
483
|
32
|
381
|
432
|
12-25
|
1420
|
412
|
|
2.5-5.0
Class300
|
1/2"
|
140
|
95
|
15
|
35
|
66.5
|
4-15
|
115
|
72
|
|
3/4"
|
152
|
117
|
16
|
43
|
82.5
|
4-19
|
115
|
76
|
|
1"
|
165
|
124
|
18
|
51
|
89
|
4-19
|
150
|
92
|
|
11/2"
|
190
|
156
|
20.7
|
73
|
114.5
|
4-22
|
200
|
123
|
|
2"
|
216
|
165
|
22.3
|
92
|
127
|
8-19
|
200
|
132
|
|
21/2"
|
241
|
190
|
25.4
|
105
|
149
|
8-22
|
320
|
164
|
|
3"
|
283
|
210
|
28.5
|
127
|
168.5
|
8-22
|
320
|
173
|
|
4"
|
305
|
254
|
31.8
|
157
|
200
|
8-22
|
450
|
210
|
|
6"
|
403
|
318
|
36.6
|
216
|
270
|
12-22
|
1120
|
336
|
|
8"
|
502
|
381
|
42
|
270
|
330
|
12-25
|
1420
|
385
|
|
10"
|
568
|
444
|
48
|
324
|
387.5
|
16-29
|
1420
|
370
|
五、Q341F美标浮动球阀主要结构图
尊敬的客户！如果你需要的Q341F美标浮动球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
