气动浮动球阀
一、Q641F/H/Y气动浮动球阀产品概述
Q641F/H/Y气动浮动球阀属于气动类阀，无泄漏、重量轻、体积小，在实际运用中，它具有开关灵活、易损耗低、降低阀门维修工的劳动强度、节约维修资金作用。该阀结构简单，使用寿命长，适用于几乎所有介质、耐高温、耐化学腐蚀。
新然阀门不断采用新材料、新技术保障Q641F/H/Y气动浮动球阀对工况的适用性，使用寿命长等特点，我厂为用户提供气动球阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。
该阀适用于PN1.0MPa～PN10.0MPa的各种管路上，用于截断或接通管路中的介质，可选用不同的材质。Q641F/H/Y气动浮动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。该产品广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
二、Q641F/H/Y气动浮动球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q641F/H/Y-C
|
Q641F/H/Y-P
|
Q641F/H/Y-R
|
|
1
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
2
|
球体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
3
|
阀杆
|
2Cr13
|
304
|
316
|
|
4
|
密封面
|
增强聚四氟乙烯、聚四氟乙烯(PTFE)、对位聚苯(PPL)、金属堆焊钴基
|
|
5
|
填料
|
聚四氟乙烯(PTFE)、 柔性石墨
|
|
6
|
适用介质
|
水、气、油含颗粒介质
|
硝酸类
|
醋酸类
|
|
7
|
适用温度
|
-29~450℃
|
三、Q641F/H/Y气动浮动球阀主要性能规范表
|
公称压力(MPa)
|
1.6
|
2.5
|
4.0
|
|
强度试验
|
2.4MPa
|
3.8MPa
|
6.0MPa
|
|
水密封试验
|
1.76MPa
|
2.8MPa
|
4.4MPa
|
|
气密封试验
|
0.4MPa-0.7MPa
|
|
执行器
|
型号
|
BAW系列、GT系列、SW系列
|
|
气源压力
|
0.4-0.7Mpa
|
四、Q641F/H/Y气动浮动球阀主要外形尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
执行器型号
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
|
|
1.6
|
15
|
108
|
95
|
65
|
45
|
14
|
2
|
4-14
|
GT52/GT63K
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
GT63/GT63K
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
GT63/GT83K
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
GT83/GT83K
|
|
40
|
165
|
145
|
110
|
85
|
16
|
3
|
4-18
|
GT83/GT110K
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
GT83/GT110K
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
GT110/GT127K
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
GT127/GT127K
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
GT127/GT160K
|
|
125
|
256
|
245
|
210
|
185
|
22
|
8-18
|
GT160/GT190K
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
GT190/GT210K
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
GT254/BAW20S
|
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
BAW17/BAW20S
|

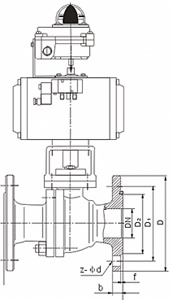

五、Q641F/H/Y气动浮动球阀主要结构图
.jpg)
尊敬的客户！如果你需要的Q41F/H/Y不锈钢美标浮动球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
