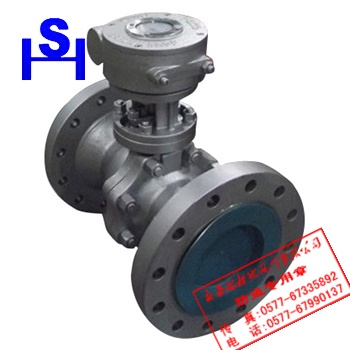

美标缩径浮动球阀
一、Q41F/H/Y美标缩径浮动球阀产品概述
Q41F/H/Y美标缩径浮动球阀属 于浮动球阀，它的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。美标缩径浮动球阀结构简单，密封性 好，球体承受工作介质的载荷全部传给出口密封圈，客户选择时要考虑密封圈材料能否经受得住球体介质的工作载荷，它的这种结构广泛适用于中低压球阀。
Q41F/H/Y美标缩径浮动球阀密封形式多样，根据不同工况可选用软密封、硬密封、防火阀座等结构，该阀6〞以下为浮球形式，8〞以上为固定球形式，新然阀门厂生产的美标缩径浮动球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
二、Q41F/H/Y美标缩径浮动球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q41F/H-C
|
Q41F/H-P
|
Q41F/H-PL
|
Q41F/H-R
|
Q41F/H-RL
|
|
1
|
阀体左体
|
A216-WCB
|
A315-CF8
|
A35-CF3
|
A351-CF8M
|
A351-CF3M
|
|
2
|
球体
|
B2-B8
|
A105-1025
|
A182-F304L
|
A182-F304L
|
A132-F316
|
A182-F316L
|
|
B8以上
|
A216-WCB
|
A351-CF8M
|
A351-CF3
|
A351-CF8M
|
A351-CF3M
|
|
3
|
阀杆
|
A182-F6a
|
A182-F304
|
A182-F304L
|
A182-F316
|
A182-F316L
|
|
4
|
阀座
|
PTFE/增强PTFE/NYLIN/柔性石墨
|
|
5
|
阀座支承圈
|
A105-1025
|
A182-F304
|
A182-F304L
|
A182-F316
|
A182-F316L
|
|
6
|
弹簧
|
-
|
3yc-7/17-49H
|
|
7
|
O形圈
|
NBR/柔性石墨
|
氟橡胶/柔性石墨
|
|
8
|
螺柱
|
A193-B7
|
A193-B8
|
|
9
|
螺母
|
A194-2H
|
A194-8
|
三、Q41F/H/Y美标缩径浮动球阀主要性能规范表
|
试验压力(Mpa)
|
压力级(Class)
|
|
150Lb
|
300Lb
|
400Lb
|
600Lb
|
900Lb
|
1500Lb
|
|
强度试验
|
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
38.4
|
|
密封试验
|
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
28.1
|
|
气密试验
|
0.5-0.7
|
|
适用介质
|
C：水、油、蒸气；P：硝酸类；R：醋酸类
|
四、Q41F/H/Y美标缩径浮动球阀主要外形尺寸表
|
公称压力
PN(MPa)
|
公称通径
NPS(in)
|
尺寸(mm)
|
|
L
|
W
|
H
|
DN
|
D2
|
D1
|
D
|
b
|
f
|
|
1.6-2.0
Class150
|
3/4×1/2〞
|
117
|
180
|
84
|
20
|
43
|
70
|
98.5
|
10.5
|
1.6
|
|
1×3/4〞
|
127
|
180
|
87
|
25
|
51
|
79.2
|
108
|
11.2
|
1.6
|
|
11/2×11/4〞
|
165
|
220
|
102
|
38
|
73
|
98.6
|
127
|
14.2
|
1.6
|
|
2×11/2〞
|
178
|
242
|
137
|
50
|
92
|
120.7
|
152
|
15.9
|
1.6
|
|
3×21/2〞
|
203
|
242
|
167
|
64
|
127
|
152.4
|
190.5
|
19.1
|
1.6
|
|
4×3〞
|
229
|
350
|
205
|
76
|
157
|
190.5
|
229
|
23.9
|
1.6
|
|
6×4〞
|
267
|
460
|
220
|
102
|
216
|
241.3
|
279
|
25.4
|
1.6
|
|
8×6〞
|
292
|
550
|
313
|
152
|
270
|
298.5
|
342.5
|
28.5
|
1.6
|
|
2.5-5.0
Class300
|
3/4×1/2〞
|
152
|
180
|
84
|
20
|
43
|
83
|
117
|
15.9
|
1.6
|
|
1×3/4〞
|
165
|
180
|
87
|
25
|
51
|
89
|
124
|
17.5
|
1.6
|
|
11/2×11/4〞
|
191
|
220
|
102
|
38
|
73
|
114
|
155
|
20.7
|
1.6
|
|
2×11/2〞
|
216
|
242
|
137
|
50
|
92
|
127
|
165
|
22.3
|
1.6
|
|
3×21/2〞
|
283
|
242
|
167
|
64
|
127
|
168
|
201
|
28.6
|
1.6
|
|
4×3〞
|
305
|
350
|
205
|
76
|
157
|
200
|
254
|
31.8
|
1.6
|
|
6×4〞
|
403
|
460
|
220
|
102
|
216
|
270
|
317.5
|
36.6
|
1.6
|
|
8×6〞
|
419
|
550
|
313
|
152
|
270
|
330
|
381
|
41.2
|
1.6
|
五、Q41F/H/Y美标缩径浮动球阀主要结构图
尊敬的客户！如果你需要的Q41F/H/Y美标缩径浮动球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
