气动固定球阀
一、Q647F/H/Y气动固定球阀产品概述
Q647F/H气动固定球阀是由固定球阀与GT、SR、ST、AT、AW等系列单、双作用气动执行器两部分组成，其球体采用上、下两根阀杆固定，工作时，流体压力不会使球体向阀座移动，阀座不会承受过大压力而变形，阀杆部分设有自润滑轴承，减少磨擦，开关扭距小，两阀座均采用弹簧设预紧，密封采用聚四氟乙烯镶入钢圈内，钢圈后部设有弹簧，保证阀座紧贴球体，当阀门中腔压力异常升高超过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效果，压后阀座自动复位。结构的先进性使气动固定球阀的密封性能稳定、操作省力，使用寿命长，极适用于长输管线和一般管线。
Q647F/H气动固定球阀在各类管路系统中用于截断或接通介质流通，使介质按照预定的程序输送到各个指定点，特别适用于高压、大口径的场合。
二、Q647F/H/Y气动固定球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q647F/H/Y-C
|
Q647F/H/Y-P
|
Q647F/H/Y-R
|
Q647F/H/Y-RL
|
|
1
|
底座
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
左阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
3
|
下阀轴
|
2Cr13
|
304
|
316
|
316L
|
|
4
|
右阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
5
|
球体
|
2Cr13
|
304
|
316
|
316L
|
|
6
|
密封圈
|
聚四氟乙烯(PTFE)/对位聚苯(PPL)/硬质合金/不锈钢
|
|
7
|
弹簧
|
65Mn、不锈钢
|
|
8
|
销
|
25、35、45
|
|
9
|
上阀轴
|
2Cr13
|
304
|
316
|
316L
|
|
10
|
填料
|
柔性石墨+不锈钢/聚四氟乙烯(PTFE)
|
|
11
|
支架
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
12
|
填料压盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
三、Q647F/H/Y气动固定球阀主要性能参数表
|
公称通径 (mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
允许压差(MPa)
|
≤ 公称压力
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
软密封VI级、硬密封IV级、符合ANSI B16.104标准
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
回差
|
带定位器：小于全行程的2%
|
|
试验压力(MPa)
|
公称压力(MPa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
强度试验
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
|
气密试验
|
0.4～0.7MPa
|
四、Q647F/H/Y气动固定球阀主要执行机构性能表
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-20～+90℃
|
|
作用形式
|
单作用执行机构：气关式(B)-失气时阀位开(FO)；气开式(K)-失气时阀位关(FC)
双作用执行机构：气关式(B)-失气时阀位保持(FL)；气开式(K)-失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
五、Q647F/H/Y气动固定球阀主要外形尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
双作用式
执行器型号
|
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
C
|
f
|
N-φd
|
|
1.6
|
50
|
178
|
190
|
260
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
GTD80
|
|
65
|
190
|
210
|
293
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
GTD90
|
|
80
|
203
|
247
|
323
|
200
|
160
|
132
|
20
|
3
|
8-φ18
|
GTD100
|
|
100
|
229
|
276
|
382
|
220
|
180
|
156
|
22
|
3
|
8-φ18
|
GTD115
|
|
125
|
356
|
348
|
468
|
250
|
210
|
184
|
22
|
3
|
8-φ18
|
GTD145
|
|
150
|
394
|
378
|
510
|
285
|
240
|
211
|
24
|
3
|
8-φ22
|
GTD160
|
|
200
|
457
|
524
|
655
|
340
|
295
|
266
|
24
|
3
|
12-φ22
|
GTD210
|
|
250
|
533
|
645
|
847
|
405
|
355
|
319
|
26
|
3
|
12-φ22
|
GTD255
|
|
300
|
610
|
715
|
980
|
460
|
410
|
370
|
28
|
4
|
12-φ22
|
GTD300
|
|
350
|
686
|
795
|
1085
|
520
|
470
|
429
|
30
|
4
|
12-φ22
|
GTD350
|
|
400
|
762
|
1860
|
1215
|
580
|
525
|
480
|
32
|
4
|
12-φ22
|
AW35
|
|
500
|
991
|
1860
|
1385
|
715
|
650
|
609
|
36
|
4
|
12-φ22
|
AW40
|
|
2.5
|
50
|
216
|
210
|
270
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
GTD90
|
|
65
|
241
|
247
|
309
|
185
|
145
|
118
|
22
|
3
|
4-φ18
|
GTD100
|
|
80
|
283
|
276
|
344
|
200
|
160
|
132
|
24
|
3
|
8-φ18
|
GTD115
|
|
100
|
305
|
348
|
421
|
235
|
190
|
156
|
24
|
3
|
8-φ22
|
GTD145
|
|
125
|
381
|
378
|
485
|
270
|
220
|
184
|
, 26
|
3
|
8-φ26
|
GTD160
|
|
150
|
403
|
432
|
559
|
300
|
250
|
211
|
28
|
3
|
8-φ26
|
GTD190
|
|
200
|
502
|
524
|
655
|
360
|
310
|
274
|
30
|
3
|
12-φ26
|
GTD210
|
|
250
|
568
|
648
|
847
|
425
|
370
|
330
|
32
|
3
|
12-φ30
|
GTD255
|
|
300
|
648
|
715
|
980
|
485
|
430
|
389
|
34
|
4
|
16-φ30
|
GTD300
|
|
350
|
762
|
795
|
1085
|
555
|
490
|
448
|
38
|
4
|
16-φ33
|
GTD350
|
|
400
|
838
|
1860
|
1215
|
620
|
555
|
503
|
40
|
4
|
16-φ36
|
AW35
|
|
500
|
991
|
1860
|
1385
|
730
|
660
|
609
|
44
|
4
|
20-φ36
|
AW40
|
|
PN(MPa)
|
DN(mm)
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
D3
|
C
|
f
|
N-φd
|
执行器型号
|
|
4.0
|
50
|
216
|
247
|
286
|
165
|
125
|
99
|
88×4
|
20
|
3
|
4-φ18
|
GTD100
|
|
65
|
241
|
276
|
330
|
185
|
145
|
118
|
110×4
|
22
|
3
|
8-φ18
|
GTD115
|
|
80
|
283
|
308
|
349
|
200
|
160
|
132
|
121×4
|
24
|
3
|
8-φ18
|
GTD125
|
|
100
|
305
|
348
|
421
|
235
|
190
|
156
|
150×4.5
|
24
|
3
|
8-φ22
|
GTD145
|
|
125
|
381
|
378
|
485
|
270
|
220
|
184
|
176×4.5
|
26
|
3
|
8-φ26
|
GTD160
|
|
150
|
403
|
524
|
582
|
300
|
250
|
211
|
204×4.5
|
28
|
3
|
8-φ26
|
GTD210
|
|
200
|
502
|
648
|
702
|
375
|
320
|
284
|
260×4.5
|
34
|
3
|
12-φ30
|
GTD255
|
|
250
|
568
|
715
|
895
|
450
|
385
|
345
|
313×4.5
|
38
|
3
|
12-φ33
|
GTD300
|
|
300
|
648
|
795
|
1040
|
515
|
450
|
409
|
364×4.5
|
42
|
4
|
16-φ33
|
GTD350
|
|
350
|
762
|
1860
|
1170
|
580
|
510
|
465
|
422×5
|
46
|
4
|
16-φ36
|
AW35
|
|
400
|
838
|
1860
|
1215
|
660
|
585
|
535
|
474×5
|
50
|
4
|
16-φ39
|
AW40
|
|
500
|
991
|
-
|
-
|
755
|
670
|
615
|
576×5
|
52
|
4
|
20-φ42
|
AW50
|

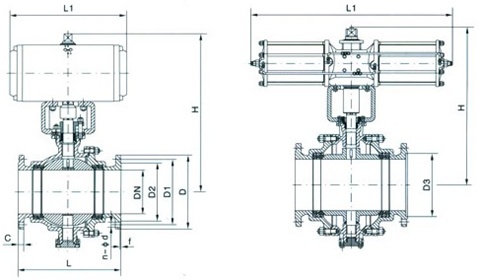

六、Q647F/H/Y气动固定球阀主要结构图
客户订货须知
尊敬的客户！如果你需要的气动固定球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
