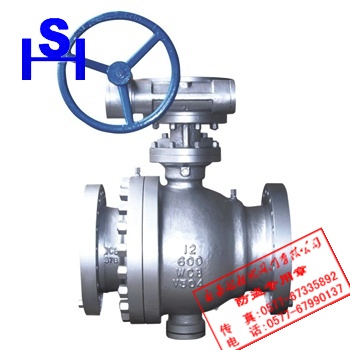

Q347H/Y美标固定球阀
一、Q347H/Y美标固定球阀产品概述
新然球阀厂生产的Q347H/Y美标硬密封固定球阀可按客户需求订制，有二片式和三片式两种阀体结构，阀体材料可选用碳钢铸件和锻件，密封面形式为硬密封，密封材料可选用2Cr13、焊司太立合金等，设计依据为API和ASME，设计标准遵循API60和ASME B16.10，连接法兰标准:ASME B16.5，操作压力:150LB-2500LB，口径范围:2"-24"，本产品与浮动式球阀相比，工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承，球体不会移动，阀门密封靠弹簧和介质压力推动阀座实现，因而阀座不会承受过大压力。
Q347H/Y美标硬密封固定球阀采用双重密封，当发生火灾时，非金属阀座烧损后，介质将球体压紧在阀体上的金属密封面阻止介质大量漏出，符合API607规定；该产品密封性能可靠，阀座及阀杆密封件出现损伤而引起泄漏时，通过注脂阀注入密封脂可以起瞬时应急密封作用，特别适用于高压、大口径的场合。
二、Q347H/Y美标固定球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q347H/Y-C
|
|
1
|
阀体
|
A216-WCB
|
|
2
|
弹簧
|
LnconelX-750
|
|
3
|
密封圈
|
铬镍系不锈钢/硬质合金
|
|
4
|
球体
|
A276+420
|
|
5
|
轴承
|
PTFE+STAINLESS/STEEL
|
|
6
|
O型圈
|
NBR
|
|
7
|
阀杆
|
A276-410
|
|
8
|
垫片
|
B12.10-304/F.G
|
|
9
|
螺母
|
A194-2H
|
|
10
|
螺栓
|
A193-B7
|
|
11
|
固定阀杆
|
A276-410
|
|
12
|
阀座
|
304
|
注：主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
三、Q347H/Y美标固定球阀主要技术参数表
|
设计依据
|
API
|
ASME
|
|
设计标准
|
API6D
|
ASME B16.34
|
|
结构长度标准
|
API60
|
ASME B16.10
|
|
连接法兰标准
|
ASME B16.5
|
|
试验和检验标准
|
API6D
|
API598
|
|
压力范围
|
150LB-2500LB
|
|
口径范围
|
2"-24"
|
注：连接法兰尺寸可按客户要求设计制造。
四、Q347H/Y美标固定球阀主要外形尺寸表
|
压力等级
(Class)
|
公称通径
NPS(in)
|
L
|
H
|
重量
(kg)
|
|
RF
|
BW
|
|
150-300LB
|
-
|
参考美标不锈钢固定球阀主要外形尺寸/重量表
|
|
400LB
|
2"
|
292
|
295
|
108
|
23
|
|
2 1/2"
|
330
|
333
|
155
|
35
|
|
3"
|
356
|
359
|
197
|
49
|
|
4"
|
406
|
410
|
235
|
91
|
|
6"
|
495
|
498
|
300
|
192
|
|
8"
|
597
|
600
|
374
|
355
|
|
10"
|
673
|
676
|
445
|
640
|
|
12"
|
762
|
765
|
512
|
880
|
|
14"
|
826
|
829
|
550
|
1100
|
|
16"
|
902
|
905
|
615
|
1540
|
|
20"
|
1054
|
1060
|
810
|
2800
|
|
24"
|
1232
|
1241
|
1010
|
5300
|
|
28"
|
1397
|
1410
|
1180
|
5700
|
|
600LB
|
2"
|
292
|
295
|
108
|
35
|
|
2 1/2"
|
330
|
333
|
155
|
38
|
|
3"
|
356
|
359
|
197
|
55
|
|
4"
|
432
|
435
|
235
|
102
|
|
6"
|
559
|
562
|
300
|
232
|
|
8"
|
597
|
600
|
374
|
390
|
|
10"
|
787
|
791
|
445
|
710
|
|
12"
|
838
|
841
|
512
|
960
|
|
14"
|
889
|
892
|
550
|
1700
|
|
16"
|
991
|
994
|
615
|
1970
|
|
20"
|
1194
|
1200
|
810
|
3250
|
|
24"
|
1397
|
1407
|
1010
|
5800
|
|
28"
|
1549
|
1562
|
1180
|
6700
|
五、Q347H/Y美标固定球阀主要结构图
客户订货须知
尊敬的客户！如你需要订购Q347H/Y美标硬密封固定球阀请尽量告知我们公称通径、工作压力、工艺介质、使用场合、阀体材料、内件材料等系列参数。详情咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
