Q347F/PPL固定球阀
一、Q347F/PPL固定球阀产品概述
新然球阀厂生产的Q347F/PPL软密封固定球阀可按客户需求订制，阀体可选用铸钢、锻钢，密封面材料可选用聚四氟乙烯(PTFE)、加坡纤增强聚四氟乙烯(PTFE+GLASS)、对位聚笨(PPL)，公称压力:0.6-10.0MPa，公称通径:15-1200mm，本产品具有性能优异，可靠性高，用途广泛，价格合理等优点，适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。
Q347F/PPL软密封固定球阀两分式和三段式固定球阀又称侧装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，其在管道上主要用于切断、分配和改变介质流动方面，它的枢轴结构保证了准确的球体位置，标准阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能，该球阀阀前、阀后、阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放，枢轴采用防吹出保护结构，低摩擦系数的轴承等。
二、Q347F/PPL固定球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q347F-C
|
|
1
|
阀体
|
WCB
|
|
2
|
球体
|
2Cr13
|
|
3
|
阀杆
|
2Cr13
|
|
4
|
阀座
|
聚四氟乙烯(PTFE)、加坡纤增强聚四氟乙烯(PTFE+GLASS)、对位聚笨(PPL)
|
|
5
|
垫片
|
聚四氟乙烯(PTFE)+不锈钢/柔性石墨齿形垫片
|
|
6
|
阀杆座
|
聚四氟乙烯(PTFE)+不锈钢/柔性石墨
|
|
7
|
填料
|
聚四氟乙烯(PTFE)、增强柔性石墨
|
|
8
|
填料压盖
|
WCB
|
三、Q347F/PPL固定球阀主要技术参数表
|
试验压力
(MPa)
|
公称压力(MPa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
强度试验
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
|
气密试验
|
0.4～0.7MPa
|
|
设计与制造标准
|
GB12237-89
|
|
法兰尺寸标准
|
JB/T74～90、GB9112～9131、HG20592-2009、SH3406-96
|
|
结构长度标准
|
GB12221-89
|
|
检验与试验标准
|
JB/T 9092、GB/T13927
|
|
温度
|
(PTFE)-29℃～150℃、(PTFE+GLASS)-29℃～200℃、(PPL)-29℃～300℃
|
|
介质
|
水 、蒸汽 、油品
|
四、Q347F/PPL固定球阀主要外形尺寸表
|
公称压, 力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
1.6
凸面法兰
RF
|
32
|
140
|
135
|
100
|
78
|
16
|
4-φ18
|
30
|
85
|
160
|
|
40
|
165
|
145
|
110
|
85
|
16
|
4-φ18
|
32
|
95
|
230
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-φ18
|
43
|
107
|
230
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-φ18
|
70
|
142
|
400
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-φ18
|
110
|
152
|
400
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-φ18
|
150
|
178
|
500
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-φ18
|
200
|
252
|
500
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-φ23
|
230
|
278
|
600
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-φ23
|
260
|
395
|
600
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-φ25
|
283
|
480
|
800
|
|
300
|
610
|
460
|
410
|
375
|
30
|
12-φ25
|
380
|
585
|
800
|
|
350
|
686
|
520
|
470
|
435
|
34
|
16-φ25
|
425
|
625
|
800
|
|
400
|
762
|
580
|
525
|
485
|
36
|
16-φ30
|
492
|
720
|
800
|
|
500
|
914
|
705
|
650
|
608
|
44
|
20-φ34
|
555
|
840
|
830
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
20-φ41
|
675
|
1050
|
830
|
|
700
|
1245
|
910
|
940
|
788
|
50
|
24-φ41
|
850
|
1150
|
830
|
|
2.5
凸面法兰
RF
|
32
|
180
|
135
|
100
|
78
|
18
|
4-φ18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
18
|
4-φ18
|
32
|
95
|
230
|
|
50
|
216
|
160
|
125
|
100
|
20
|
4-φ18
|
43
|
107
|
230
|
|
65
|
241
|
180
|
145
|
120
|
22
|
8-φ18
|
70
|
142
|
400
|
|
80
|
283
|
195
|
160
|
135
|
22
|
8-φ18
|
110
|
152
|
400,
|
|
100
|
305
|
230
|
190
|
160
|
24
|
8-φ23
|
150
|
178
|
500
|
|
125
|
381
|
270
|
220
|
188
|
28
|
8-φ25
|
200
|
252
|
500
|
|
150
|
403
|
300
|
250
|
218
|
30
|
8-φ25
|
230
|
278
|
600
|
|
200
|
502
|
360
|
310
|
278
|
34
|
12-φ25
|
260
|
395
|
600
|
|
250
|
568
|
425
|
370
|
332
|
36
|
12-φ30
|
283
|
480
|
800
|
|
300
|
648
|
485
|
430
|
390
|
40
|
16-φ30
|
380
|
585
|
800
|
|
350
|
762
|
550
|
490
|
448
|
44
|
16-φ34
|
425
|
625
|
800
|
|
400
|
838
|
610
|
550
|
505
|
48
|
16-φ34
|
492
|
720
|
800
|
|
500
|
991
|
730
|
660
|
610
|
52
|
20-φ41
|
555
|
840
|
830
|
|
600
|
1143
|
840
|
770
|
718
|
56
|
20-φ41
|
675
|
1050
|
830
|
|
700
|
1346
|
955
|
875
|
815
|
60
|
24-φ48
|
850
|
1150
|
830
|
|
4.0
凸凹法兰
RF
|
32
|
180
|
135
|
100
|
78
|
18
|
4-φ18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
18
|
4-φ18
|
32
|
95
|
230
|
|
50
|
216
|
160
|
125
|
100
|
20
|
4-φ18
|
43
|
107
|
230
|
|
65
|
241
|
180
|
145
|
120
|
22
|
8-φ18
|
70
|
142
|
400
|
|
80
|
283
|
195
|
160
|
135
|
22
|
8-φ18
|
110
|
152
|
400
|
|
100
|
305
|
230
|
190
|
160
|
24
|
8-φ23
|
150
|
178
|
500
|
|
125
|
381
|
270
|
220
|
188
|
28
|
8-φ25
|
200
|
252
|
500
|
|
150
|
403
|
300
|
250
|
218
|
30
|
8-φ25
|
230
|
278
|
600
|
|
200
|
502
|
375
|
320
|
282
|
38
|
12-φ30
|
260
|
395
|
600
|
|
250
|
568
|
445
|
385
|
345
|
42
|
12-φ34
|
283
|
480
|
800
|
|
300
|
648
|
510
|
450
|
408
|
46
|
16-φ34
|
380
|
585
|
800
|
|
350
|
762
|
570
|
510
|
465
|
52
|
16-φ34
|
425
|
625
|
800
|
|
400
|
838
|
655
|
585
|
535
|
58
|
16-φ41
|
492
|
720
|
800
|
|
500
|
991
|
755
|
670
|
612
|
62
|
20-φ48
|
555
|
840
|
830
|
|
600
|
1143
|
890
|
795
|
730
|
62
|
20-φ54
|
675
|
1050
|
830
|
|
700
|
1346
|
995
|
900
|
835
|
68
|
24-φ54
|
850
|
1150
|
830
|

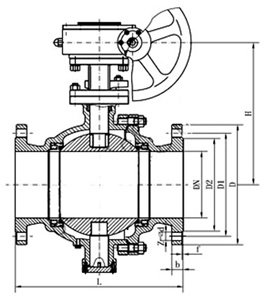

五、Q347F/PPL固定球阀主要结构图
客户订货须知
尊敬的客户！如你需要订购Q347F/PPL软密封固定球阀请尽量告知我们公称通径、工作压力、工艺介质、使用场合、阀体材料、内件材料等系列参数。详情咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
