电动固定球阀
一、Q947F/H/Y电动固定球阀产品概述
Q947F/H/Y电动固定球阀采用固定式球阀与高精度电动执行器组装而成，主要适用于两位切断、调节的场合。固定球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。固定式电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
Q947F/H/Y电动固定球阀主要在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；化工产品、医药和食品生产中；水电、火电和核电的电力生产系统中；城市和工业企业的给排水、供热、和供气系统中；农田的排灌系统中；治金生产系统中等得到广泛应用。
二、Q947F/H/Y电动固定球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q947F/H/Y-C
|
Q947F/H/Y-P
|
Q947F/H/Y-R
|
Q947F/H/Y-RL
|
|
1
|
底座
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
左阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
3
|
下阀轴
|
2Cr13
|
304
|
316
|
316L
|
|
4
|
右阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
5
|
球体
|
2Cr13
|
304
|
316
|
316L
|
|
6
|
密封圈
|
聚四氟乙烯(PTFE)/对位聚苯(PPL)/硬质合金/不锈钢
|
|
7
|
弹簧
|
65Mn、不锈钢
|
|
8
|
销
|
25、35、45
|
|
9
|
上阀轴
|
2Cr13
|
304
|
316
|
316L
|
|
10
|
填料
|
柔性石墨+不锈钢/聚四氟乙烯(PTFE)
|
|
11
|
支架
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
12
|
填料压盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
三、Q947F/H/Y电动固定球阀主要技术参数表
|
阀体形式
|
两段式铸造阀体
|
|
阀芯形式
|
"O"型球形阀芯
|
|
流量特性
|
近似快开型
|
|
泄漏量
|
按GB/T4213-92，小于额定KV0.01% (软密封：零泄露)
|
|
可调范围
|
250:1
|
|
基本误差
|
±1%
|
|
死区
|
≤1%
|
|
回差
|
±1%
|
|
配置执行机构
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
|
设计与制造标准
|
GB12237-89
|
|
法兰尺寸标准
|
JB/T74～90、GB9112～9131、HG20592-2009、SH3406-96
|
|
结构长度标准
|
GB12221-89
|
|
检验与试验标准
|
JB/T 9092、GB/T13927
|
|
试验压力
(MPa)
|
公称压力(MPa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
强度试验
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
|
气密试验
|
0.4～0.7MPa
|
四、Q947F/H/Y电动固定球阀主要执行机构性能参数表
|
电源电压
|
AC220/380V，50/60Hz
|
|
输出力矩
|
50N.M～2000N.M
|
|
动作范围
|
0～90° 0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热保护
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附带手柄操作
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|
五、Q947F/H/Y电动固定球阀主要外形尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
H
|
H1
|
W
|
D
|
D1
|
D2
|
n-φd
|
|
1.6
|
50
|
216
|
325
|
415
|
102
|
276
|
197
|
165
|
125
|
99
|
4-φ18
|
|
65
|
241
|
335
|
425
|
114
|
276
|
197
|
185
|
145
|
118
|
4-φ18
|
|
80
|
283
|
365
|
445
|
127
|
360
|
256
|
200
|
160
|
132
|
8-φ18
|
|
100
|
305
|
400
|
490
|
152
|
360
|
256
|
220
|
180
|
156
|
8-φ18
|
|
125
|
356
|
420
|
510
|
184
|
360
|
256
|
250
|
210
|
184
|
8-φ18
|
|
150
|
394
|
440
|
530
|
219
|
380
|
328
|
285
|
240
|
211
|
8-φ22
|
|
200
|
457
|
470
|
560
|
273
|
380
|
328
|
340
|
295
|
266
|
12-φ22
|
|
250
|
533
|
545
|
635
|
360
|
390
|
328
|
405
|
355
|
319
|
12-φ26
|
|
300
|
610
|
580
|
670
|
395
|
390
|
328
|
460
|
410
|
370
|
12-φ26
|
|
350
|
686
|
-
|
-
|
430
|
-
|
-
|
520
|
470
|
429
|
16-φ26
|
|
400
|
762
|
-
|
-
|
470
|
-
|
-
|
580
|
525
|
480
|
16-φ30
|
|
500
|
914
|
-
|
-
|
580
|
-
|
-
|
715
|
585
|
609
|
20-φ33
|
|
600
|
1067
|
-
|
-
|
700
|
-
|
-
|
840
|
770
|
720
|
20-φ36
|
|
700
|
1245
|
-
|
-
|
800
|
-
|
-
|
910
|
840
|
794
|
24-φ36
|
|
2.5
|
50
|
216
|
325
|
415
|
102
|
276
|
197
|
165
|
125
|
99
|
4-φ18
|
|
65
|
241
|
335
|
425
|
114
|
276
|
197
|
185
|
145
|
118
|
8-φ18
|
|
80
|
283
|
365
|
445
|
127
|
360
|
256
|
200
|
160
|
132
|
8-φ18
|
|
100
|
305
|
400
|
490
|
152
|
360
|
256
|
235
|
190
|
156
|
8-φ22
|
|
125
|
356
|
420
|
510
|
184
|
360
|
256
|
270
|
220
|
184
|
8-φ26
|
|
150
|
394
|
440
|
530
|
219
|
380
|
328
|
300
|
250
|
211
|
8-φ26
|
|
200
|
457
|
470
|
560
|
273
|
380
|
328
|
360
|
310
|
274
|
12-φ26
|
|
250
|
533
|
545
|
635
|
360
|
390
|
328
|
425
|
370
|
330
|
12-φ30
|
|
300
|
610
|
580
|
670
|
395
|
390
|
328
|
485
|
430
|
389
|
16-φ30
|
|
350
|
686
|
-
|
-
|
430
|
-
|
-
|
555
|
490
|
448
|
16-φ33
|
|
400
|
762
|
-
|
-
|
470
|
-
|
-
|
620
|
550
|
503
|
16-φ36
|
|
500
|
914
|
-
|
-
|
580
|
-
|
-
|
730
|
660
|
609
|
20-φ36
|
|
600
|
1067
|
-
|
-
|
700
|
-
|
-
|
845
|
770
|
720
|
20-φ39
|
|
700
|
1245
|
-
|
-
|
800
|
-
|
-
|
960
|
875
|
820
|
24-φ42
|
|
注：H中左边为配HQ尺寸，右边为配HR尺寸；W中左边为配HQ尺寸，右边为配HR尺寸。
|

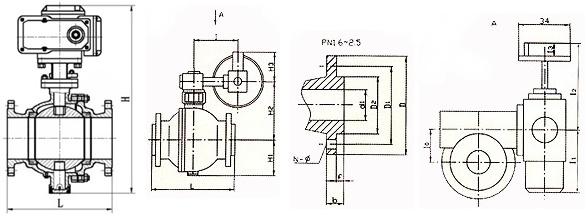

六、Q947F/H/Y电动固定球阀主要结构图
