Q41N高压球阀
一、Q41N高压球阀产品概述
Q41N高压球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，既正向旋转1/4圈(90°)时，阀关断。反向旋转1/4圈(90°)时，阀开启。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
新然阀门厂生产的Q41N高压球阀所有部件均为锻件，采用下装式阀杆，设备倒密封结构，采用镶嵌式阀座，阀座背后设备O型圈，确保介质不外漏，密封面采用尼龙1010，它的磨擦系数通常为巴氏合金的1/3，是一种自然滑性材料，但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
二、Q41N高压球阀主要零部件材料表
|
序号
|
零件名称
|
材料
|
|
Q41N-C
|
Q41N-P
|
Q41N-R
|
|
1
|
阀体、阀盖
|
A105、45
|
304/1Cr18Ni9Ti
|
316/1Cr18Ni12Mo2Ti
|
|
2
|
球体、阀杆
|
1Cr18/Cr18Ni9Ti
|
304/1Cr18Ni9Ti
|
316/1Cr18Ni12Mo2Ti
|
|
3
|
手柄
|
铸铁/WCB
|
|
4
|
密封圈
|
尼龙
|
|
5
|
垫片、填料
|
聚四氟乙烯(PTFE)、对位聚苯(PPL)
|
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
三、Q41N高压球阀主要性能规范表
|
公称压力PN(MPa)
|
16
|
32
|
|
强度试验压力(壳体)
|
24MPa
|
48 MPa
|
|
低压密封试验压力(气)
|
0.6MPa
|
|
高压密封试验压力(液)
|
17.6 MPa
|
35.2MPa
|
四、Q41N高压球阀主要外形尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
重量
(KG)
|
|
L
|
L1
|
D
|
D1
|
M
|
D2
|
Z-φd
|
b
|
H
|
L0
|
|
16
|
10
|
210
|
52
|
95
|
60
|
M24×2
|
18
|
3-18
|
20
|
77
|
220
|
5
|
|
15
|
230
|
62
|
95
|
60
|
M24×2
|
20
|
3-18
|
20
|
85
|
220
|
6
|
|
20
|
240
|
73
|
105
|
68
|
M33×2
|
28
|
3-18
|
20
|
94
|
250
|
8
|
|
25
|
260
|
77
|
105
|
68
|
M33×2
|
28
|
3-18
|
22
|
100
|
250
|
10
|
|
32
|
300
|
100
|
115
|
80
|
M42×2
|
38
|
4-18
|
24
|
120
|
300
|
19
|
|
40
|
350
|
110
|
165
|
115
|
M52×2
|
48
|
6-26
|
30
|
150
|
400
|
26
|
|
50
|
400
|
130
|
165
|
115
|
M64×3
|
58
|
6-26
|
32
|
165
|
400
|
39
|
|
65
|
490
|
140
|
200
|
145
|
M80×3
|
74
|
6-29
|
40
|
180
|
500
|
53
|
|
80
|
580
|
150
|
225
|
170
|
M100×3
|
94
|
6-33
|
50
|
200
|
600
|
76
|
|
100
|
620
|
178
|
260
|
195
|
M125×4
|
115
|
6-36
|
60
|
245
|
800
|
130
|
|
32
|
10
|
210
|
52
|
95
|
60
|
M24×2
|
18
|
3-18
|
20
|
77
|
220
|
5
|
|
15
|
230
|
62
|
105
|
68
|
M33×2
|
28
|
3-18
|
20
|
85
|
220
|
6.5
|
|
20
|
240
|
73
|
105
|
68
|
M33×2
|
28
|
3-18
|
20
|
94
|
250
|
8
|
|
25
|
260
|
77
|
115
|
80
|
M42×2
|
35
|
4-18
|
25
|
100
|
250
|
11
|
|
32
|
300
|
100
|
135
|
95
|
M48×2
|
41
|
4-22
|
30
|
120
|
300
|
21
|
|
40
|
350
|
110
|
165
|
115
|
M64×2
|
47
|
6-26
|
35
|
150
|
400
|
28
|
|
50
|
400
|
130
|
200
|
145
|
M80×3
|
70
|
6-29
|
40
|
165
|
450
|
41
|
|
65
|
490
|
140
|
225
|
170
|
M100×3
|
90
|
6-33
|
50
|
180
|
500
|
56
|
|
80
|
580
|
150
|
260
|
195
|
M125×4
|
112
|
6-36
|
55
|
200
|
600
|
79
|
|
100
|
620
|
178
|
300
|
235
|
M155×4
|
135
|
8-36
|
65
|
245
|
800
|
134
|

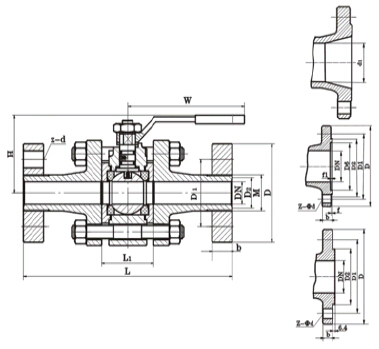

五、Q41N高压球阀主要结构图
客户订货须知
尊敬的客户！如果你需要的Q41N高压球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
