三段式高压球阀
一、Q41F/H/Y三段式高压球阀产品概述
Q41F/H/Y三段式高压球阀驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、焊接，密封结构可选用软密封、硬密封，公称压力范围PN1.0-32MPa，材质可选用锻钢、锻不锈钢，适用温度：-20～232℃～350℃。
本公司生产的Q41F/H/Y三段式高压球阀所有部件均为锻件，采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出，该产品采用镶嵌式阀座，阀座背后设置O型圈，确保介质不外漏。
二、Q41F/H/Y三段式高压球阀主要零部件材料表
|
序号
|
零件名称
|
材料
|
|
Q41F/Y-C
|
Q41F/Y-P
|
Q41F/Y-R
|
|
1
|
阀体
|
碳素钢铸件或锻件
|
铬镍钛不锈钢铸件或锻件
|
铬镍钼钛不锈钢铸件或锻件
|
|
2
|
球体、阀杆
|
2GrL3
|
铬镍钛不锈钢
|
铬镍钼钛不锈钢
|
|
3
|
手柄
|
铸铁/WCB
|
|
4
|
密封圈
|
增强聚四氟乙烯(VUOLUK PTFE)
|
|
5
|
填料
|
聚四氟乙烯(PTFE)
|
三、Q41F/H/Y三段式高压球阀主要性能规范表
|
公称压力PN(MPa)
|
16
|
32
|
|
强度试验压力(壳体)
|
24MPa
|
48 MPa
|
|
低压密封试验压力(气)
|
0.5-0.7MPa
|
|
高压密封试验压力(液)
|
17.6 MPa
|
35.2MPa
|
四、Q41F/H/Y三段式高压球阀主要外形尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
M
|
H
|
L0
|
|
6.4-22.0
|
10
|
210
|
95
|
60
|
18
|
20
|
3-Φ18
|
M24×2
|
77
|
220
|
|
15
|
230
|
95
|
60
|
20
|
20
|
3-Φ18
|
M24×2
|
85
|
220
|
|
25
|
260
|
105
|
68
|
28
|
20
|
3-Φ18
|
M33×2
|
100
|
250
|
|
32
|
300
|
115
|
80
|
38
|
25
|
4-Φ18
|
M42×2
|
120
|
300
|
|
40
|
350
|
125
|
90
|
48
|
28
|
6-Φ26
|
M52×2
|
150
|
400
|
|
50
|
400
|
165
|
115
|
61
|
32
|
6-Φ26
|
M64×3
|
165
|
400
|
|
65
|
490
|
200
|
145
|
75
|
40
|
6-Φ29
|
M80×3
|
180
|
500
|
|
80
|
580
|
225
|
170
|
94
|
50
|
6-Φ33
|
M100×3
|
200
|
600
|
|
100
|
620
|
260
|
195
|
115
|
60
|
6-Φ36
|
M125×4
|
245
|
800
|
|
125
|
750
|
300
|
235
|
146
|
75
|
8-Φ39
|
M155×4
|
270
|
850
|
|
150
|
800
|
330
|
255
|
163
|
78
|
8-Φ42
|
M175×4
|
300
|
850
|
|
200
|
850
|
400
|
315
|
193
|
90
|
8-Φ48
|
M215×6
|
400
|
900
|
|
32.0
|
10
|
210
|
95
|
60
|
18
|
20
|
3-Φ18
|
M24×2
|
77
|
220
|
|
15
|
230
|
105
|
68
|
20
|
20
|
3-Φ18
|
M33×2
|
85
|
220
|
|
25
|
260
|
115
|
80
|
28
|
25
|
4-Φ18
|
M42×2
|
100
|
250
|
|
32
|
300
|
125
|
90
|
38
|
28
|
6-Φ26
|
M52×2
|
120
|
300
|
|
40
|
350
|
165
|
115
|
48
|
32
|
6-Φ26
|
M64×2
|
150
|
400
|
|
50
|
400
|
200
|
145
|
61
|
40
|
6-Φ29
|
M80×2
|
165
|
400
|
|
65
|
490
|
225
|
170
|
75
|
50
|
6-Φ33
|
M100×2
|
180
|
500
|
|
80
|
580
|
260
|
195
|
94
|
60
|
6-Φ36
|
M125×2
|
200
|
600
|
|
100
|
620
|
300
|
235
|
115
|
75
|
8-Φ39
|
M155×2
|
245
|
800
|
|
125
|
750
|
330
|
255
|
146
|
78
|
8-Φ42
|
M175×2
|
270
|
800
|
|
150
|
800
|
400
|
315
|
163
|
90
|
8-Φ48
|
M215×2
|
300
|
850
|
|
200
|
850
|
480
|
380
|
193
|
120
|
8-Φ60
|
M265×2
|
400
|
900
|

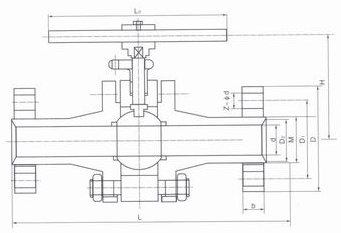

五、Q41F/H/Y三段式高压球阀主要结构图
客户订货须知
尊敬的客户！如果你需要的Q41F/H/Y三段式高压球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
更多高压球阀相关产品详情介绍请浏览：http://www.zhaoqiufa.com/gyballvalve/
