锻钢高压固定球阀
一、Q347F/H/Y锻钢高压固定球阀产品概述
Q347F/H/Y锻钢高压固定球阀是三分体式连接锻钢固定球阀，是将 阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴 结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排 放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防 静电接地装置性能优越等。
新然阀门厂生产的Q347F/H/Y锻钢高压固定球阀具有性能优异，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
二、Q347F/H/Y锻钢高压固定球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q347F/Y-C
|
Q347F/Y-P
|
Q347F/Y-R
|
Q347F/Y-RL
|
|
1
|
阀体、阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
球体
|
2Cr13
|
CF8
|
CF8M
|
CF3M
|
|
3
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
4
|
阀座密封面
|
PTFE、碳素纤维+PTFE、对位聚苯(PPL)、铬镍系不锈钢、硬质合金
|
|
5
|
螺柱、螺母
|
35、35CrMoA(B7)、45(2H)
|
2Cr13(420)、1Cr18Ni9、1Cr17Ni2(431)
|
|
6
|
填料
|
PTFE、柔性石墨
|
三、Q347F/H/Y锻钢高压固定球阀主要性能规范表
|
试验压力(Mpa)
|
公称压力(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
25.0
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24
|
37.5
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
17.6
|
27.5
|
|
气密试验
|
0.5-0.7
|
|
工作温度
|
PTFE≤150℃、PPL≤300℃、碳纤≤350℃
|
|
适用介质
|
C：水、油、蒸气、P：硝酸类(温度≤200℃)、 R：醋酸类(温度≤200℃)
|
四、Q347F/H/Y锻钢高压固定球阀主要外形尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
重量
(KG)
|
|
D1
|
L
|
H1
|
H2
|
E
|
F
|
W
|
|
1.6
|
50
|
51
|
178
|
102
|
107
|
-
|
-
|
230
|
12
|
|
65
|
64
|
191
|
114
|
125
|
-
|
-
|
400
|
16
|
|
80
|
76
|
203
|
127
|
152
|
-
|
-
|
400
|
22
|
|
100
|
102
|
229
|
152
|
178
|
-
|
-
|
650
|
35
|
|
125
|
127
|
356
|
184
|
300
|
-
|
-
|
1050
|
58
|
|
150
|
152
|
394
|
219
|
330
|
-
|
-
|
1050
|
74
|
|
200
|
203
|
457
|
273
|
398
|
116
|
350
|
600
|
205
|
|
250
|
254
|
533
|
364
|
495
|
116
|
350
|
600
|
322
|
|
300
|
305
|
610
|
395
|
580
|
171
|
420
|
800
|
460
|
|
350
|
337
|
686
|
430
|
625
|
171
|
420
|
800
|
576
|
|
400
|
387
|
762
|
470
|
670
|
257
|
400
|
800
|
864
|
|
450
|
438
|
864
|
550
|
698
|
257
|
400
|
800
|
1280
|
|
500
|
489
|
914
|
580
|
840
|
257
|
400
|
800
|
1600
|
|
600
|
591
|
1067
|
700
|
1050
|
150
|
410
|
800
|
3450
|
|
700
|
686
|
1245
|
800
|
1100
|
83
|
650
|
800
|
450
|
|
800,
|
781
|
1372
|
950
|
1150
|
83
|
650
|
800
|
5940
|
|
900
|
876
|
1524
|
1100
|
1247
|
123
|
735
|
800
|
7540
|
|
1000
|
978
|
1753
|
1200
|
1374
|
123
|
735
|
800
|
9320
|
|
2.5
|
50
|
51
|
178
|
102
|
107
|
-
|
-
|
230
|
15
|
|
65
|
64
|
241
|
114
|
125
|
-
|
-
|
400
|
24
|
|
80
|
76
|
283
|
127
|
152
|
-
|
-
|
400
|
30
|
|
100
|
102
|
305
|
152
|
178
|
-
|
-
|
650
|
55
|
|
125
|
127
|
381
|
184
|
300
|
-
|
-
|
1050
|
87
|
|
150
|
152
|
403
|
219
|
330
|
-
|
-
|
1050
|
118
|
|
200
|
203
|
502
|
273
|
389
|
116
|
350
|
600
|
255
|
|
250
|
254
|
568
|
364
|
495
|
116
|
350
|
600
|
370
|
|
300
|
305
|
648
|
395
|
580
|
171
|
420
|
800
|
533
|
|
350
|
337
|
762
|
430
|
625
|
171
|
420
|
800
|
640
|
|
400
|
387
|
838
|
470
|
670
|
257
|
400
|
800
|
1030
|
|
450
|
438
|
914
|
550
|
698
|
257
|
400
|
800
|
1542
|
|
500
|
489
|
991
|
580
|
840
|
257
|
400
|
800
|
2100
|
|
600
|
591
|
1143
|
700
|
1050
|
150
|
410
|
800
|
4200
|
|
700
|
686
|
1346
|
800
|
1100
|
83
|
650
|
800
|
5300
|
|
800
|
781
|
1524
|
950
|
1150
|
123
|
650
|
800
|
7860
|
|
900
|
876
|
1727
|
1100
|
1247
|
123
|
735
|
800
|
8684
|
|
1000
|
978
|
1880
|
1200
|
1374
|
|
735
|
800
|
10300
|
|
4.0
|
50
|
51
|
178
|
102
|
107
|
-
|
-
|
230
|
15
|
|
65
|
64
|
241
|
114
|
125
|
-
|
-
|
400
|
24
|
|
80
|
76
|
283
|
127
|
152
|
-
|
-
|
400
|
30
|
|
100
|
102
|
305
|
152
|
178
|
-
|
-
|
650
|
55
|
|
125
|
127
|
381
|
184
|
300
|
-
|
-
|
1050
|
87
|
|
150
|
152
|
403
|
219
|
330
|
-
|
-
|
1050
|
118
|
|
200
|
203
|
502
|
273
|
389
|
116
|
350
|
600
|
255
|
|
250
|
254
|
568
|
364
|
495
|
116
|
350
|
600
|
370
|
|
300
|
305
|
648
|
395
|
580
|
171
|
420
|
800
|
533
|
|
350
|
337
|
762
|
430
|
625
|
171
|
420
|
800
|
640
|
|
400
|
387
|
838
|
470
|
670
|
257
|
400
|
800
|
1030
|
|
450
|
438
|
914
|
550
|
698
|
257
|
400
|
800
|
1542
|
|
500
|
489
|
991
|
580
|
840
|
257
|
400
|
800
|
2100
|
|
600
|
591
|
1143
|
700
|
1050
|
150
|
410
|
800
|
4200
|
|
700
|
686
|
1346
|
800
|
1100
|
83
|
650
|
800
|
5300
|
|
800
|
781
|
1524
|
950
|
1150
|
83
|
650
|
800
|
7860
|
|
900
|
876
|
1727
|
1100
|
1247
|
123
|
735
|
800
|
8684
|
|
1000
|
978
|
1880
|
1200
|
1374
|
123
|
735
|
800
|
10300
|
|
6.4
|
50
|
51
|
292
|
114
|
108
|
-
|
-
|
650
|
23
|
|
65
|
64
|
330
|
124
|
155
|
-
|
-
|
650
|
35
|
|
80
|
76
|
356
|
133
|
197
|
-
|
-
|
650
|
49
|
|
100
|
102
|
406
|
159
|
235
|
116
|
350
|
600
|
91
|
|
150
|
152
|
495
|
250
|
300
|
116
|
350
|
600
|
192
|
|
200
|
203
|
597
|
294
|
374
|
171
|
420
|
800
|
355
|
|
250
|
254
|
673
|
395
|
445
|
171
|
420
|
800
|
640
|
|
300
|
305
|
762
|
445
|
512
|
257
|
400
|
800
|
880
|
|
350
|
337
|
826
|
500
|
550
|
257
|
400
|
800
|
1100
|
|
400
|
387
|
902
|
530
|
615
|
257
|
400
|
800
|
1540
|
|
500
|
489
|
1054
|
660
|
810
|
150
|
410
|
800
|
2800
|
|
600
|
591
|
1232
|
800
|
1010
|
83
|
650
|
800
|
5300
|
|
700
|
686
|
1397
|
900
|
1180
|
123
|
735
|
800
|
5700
|
|
10.0
|
50
|
51
|
292
|
114
|
108
|
-
|
-
|
650
|
35
|
|
65
|
64
|
330
|
124
|
155
|
-
|
-
|
650
|
38
|
|
80
|
76
|
356
|
133
|
197
|
-
|
-
|
650
|
55
|
|
100
|
102
|
432
|
159
|
235
|
116
|
350
|
600
|
102
|
|
150
|
152
|
559
|
250
|
300
|
116
|
350
|
600
|
232
|
|
200
|
203
|
660
|
294
|
374
|
171
|
420
|
800
|
390
|
|
250
|
254
|
787
|
395
|
445
|
171
|
420
|
800
|
710
|
|
300
|
305
|
838
|
445
|
512
|
257
|
400
|
800
|
960
|
|
350
|
337
|
889
|
500
|
550
|
257
|
400
|
800
|
1700
|
|
400
|
387
|
991
|
530
|
615
|
257
|
400
|
800
|
1970
|
|
500
|
489
|
1194
|
660
|
810
|
150
|
410
|
800
|
3250
|
|
600
|
591
|
1397
|
800
|
1010
|
83
|
650
|
800
|
5800
|
|
700
|
686
|
1549
|
900
|
1180
|
123
|
735
|
800
|
6700
|

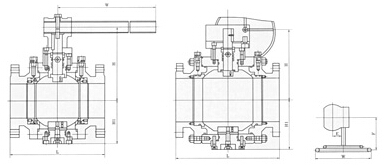

五、Q347F/H/Y锻钢高压固定球阀主要结构图
客户订货须知
尊敬的客户！如果你需要的Q347F/H/Y锻钢高压固定球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
更多高压球阀相关产品详情介绍请浏览：http://www.zhaoqiufa.com/gyballvalve/
