Q644F/H气动三通球阀
一、Q644F/H气动三通球阀产品概述
Q644F/H气动三通球阀是由角行程活塞式气动执行器及法兰连接L型三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。L型气动三通球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。两阀座密封的L型气动三通球阀具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。
Q644F/H气动三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
二、Q644F/H气动三通球阀主要零部件材料表
|
序号
|
零件名称
|
材质名称(常规配置)
|
|
Q644F/H-C
|
Q644F/H-P
|
Q644F/H-R
|
Q644F/H-RL
|
|
1
|
阀体、阀盖
|
WCB
|
304(CF8)
|
316(CF3)
|
316L(CF3M)
|
|
2
|
填料
|
PTFE、PPL、柔性石墨
|
|
3
|
球体
|
1Cr18Ni9Ti
|
304
|
316
|
316L
|
|
4
|
密封圈
|
PTFE、PPL
|
|
5
|
垫片
|
PTFE、PPL
|
|
6
|
阀座、阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
7
|
双头螺栓
|
35CrMoA
|
304
|
316
|
316L
|
三、Q644F/H气动三通球阀主要执行器技术参数表
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构：气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
双作用执行机构：气关式(B)—失气时阀位保持(FL)；气开式(K)—失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
四、Q644F/H气动三通球阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
主要尺寸(mm)
|
|
L
|
L1
|
H
|
W
|
D
|
D1
|
D2
|
n-φd
|
|
1.6
|
15
|
150
|
75
|
185
|
140
|
95
|
65
|
46
|
4-14
|
|
20
|
150
|
75
|
191
|
140
|
105
|
75
|
56
|
4-14
|
|
25
|
180
|
90
|
193
|
140
|
115
|
85
|
65
|
4-14
|
|
32
|
200
|
100
|
212
|
164
|
140
|
100
|
76
|
4-18
|
|
40
|
220
|
110
|
217
|
164
|
150
|
110
|
84
|
4-18
|
|
50
|
240
|
120
|
260
|
190
|
165
|
125
|
99
|
4-18
|
|
65
|
260
|
130
|
293
|
210
|
185
|
145
|
118
|
4-18
|
|
80
|
280
|
140
|
323
|
247
|
200
|
160
|
132
|
8-18
|
|
100
|
320
|
160
|
382
|
276
|
220
|
180
|
156
|
8-18
|
|
125
|
380
|
190
|
468
|
348
|
250
|
210
|
184
|
8-18
|
|
150
|
440
|
220
|
510
|
378
|
285
|
240
|
211
|
8-22
|
|
200
|
550
|
275
|
655
|
524
|
340
|
295
|
266
|
12-22
|
|
2.5
|
15
|
150
|
75
|
185
|
140
|
95
|
65
|
46
|
4-14
|
|
20
|
150
|
75
|
191
|
140
|
105
|
75
|
56
|
4-14
|
|
25
|
180
|
90
|
193
|
140
|
115
|
85
|
65
|
4-14
|
|
32
|
200
|
100
|
212
|
164
|
140
|
100
|
76
|
4-18
|
|
40
|
220
|
110
|
217
|
164
|
150
|
110
|
84
|
4-18
|
|
50
|
240
|
120
|
260
|
190
|
165
|
125
|
99
|
4-18
|
|
65
|
260
|
130
|
293
|
210
|
185
|
145
|
118
|
8-18
|
|
80
|
280
|
140
|
323
|
247
|
200
|
160
|
132
|
8-18
|
|
100
|
320
|
160
|
382
|
276
|
235
|
190
|
156
|
8-22
|
|
125
|
380
|
190
|
468
|
348
|
270
|
220
|
184
|
8-26
|
|
150
|
440
|
220
|
510
|
378
|
300
|
250
|
211
|
8-26
|
|
200
|
550
|
275
|
655
|
524
|
360
|
310
|
274
|
12-26
|

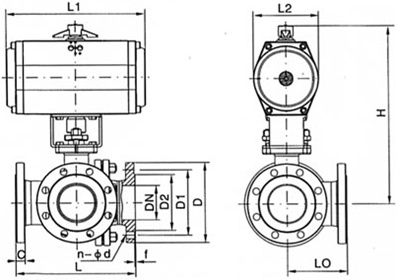

五、Q644F/H气动三通球阀主要结构图
尊敬的客户！订购三通球阀时，烦请告知型号、主体材质、公称通径、公称压力等参数，三通球阀有L型、T型、Y型之分，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774，电话：0577-67990137，传真：0577-67335892。
