Q48F/H固定式T型三通球阀
一、Q48F/H固定式T型三通球阀产品概述
Q48F/H固定式T型三通球阀采用固定球，弹簧或碟簧加载的四面阀座结构，受力平衡，保证闭止通道上可靠密封，开关轻便。固定式T型三通球阀可实现对介质的分流、混流、换向以及三通道的完全开放四种工况，根据需要可选择其中两种或三种进行组合。
Q48F/H固定式T型三通球阀根据不同工况，密封面可分别采用Q48F软密封和Q48H/Y金属硬密封两种，软密封使用聚四氟乙烯(PTFE)、对位聚苯(PPL)等，硬密封喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况！
二、Q48F/H固定式T型三通球阀主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
球体
|
2Cr13
|
304
|
316
|
316L
|
|
3
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
4
|
固定轴
|
2Cr13
|
304
|
316
|
316L
|
|
5
|
密封圈
|
聚四氟乙烯(PTFE)/对位聚苯(PPL)/硬质合金/不锈钢
|
|
6
|
阀座
|
2Cr13
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE+O形圈/柔性石墨+不锈钢
|
三、Q48F/H固定式T型三通球阀主要执行标准表
|
设计制造标准
|
API 608、ASME B16.34(美标阀门)
|
|
GB/T 12238、GB/T 12224(国标阀门)
|
|
结构长度标准
|
ASME B 16.10(美标阀门)
|
|
GB/T 12221(国标阀门)
|
|
法兰端标准
|
ASME B16.5(DN≤600美标阀门)
|
|
GB/T 9113、HG/T 20592、JB 79(国标阀门)
|
|
检验试验标准
|
JB/T 9092-99、GB/T 13927-2008
|
四、Q48F/H固定式T型三通球阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
L1
|
H
|
|
1.6-4.0
|
50
|
240
|
12
|
325
|
|
65
|
360
|
130
|
335
|
|
80
|
280
|
140
|
360
|
|
100
|
320
|
160
|
370
|
|
125
|
380
|
190
|
420
|
|
150
|
440
|
220
|
440
|
|
200
|
670
|
335
|
490
|
|
250
|
760
|
380
|
520
|
|
300
|
850
|
425
|
610
|
|
350
|
980
|
490
|
700
|
|
400
|
1080
|
540
|
800
|
|
500
|
1360
|
680
|
900
|
|
600
|
1750
|
875
|
1000
|

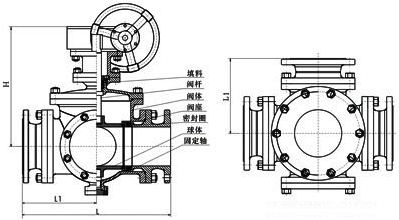

五、Q48F/H固定式T型三通球阀主要结构图
尊敬的客户！如果你需要的Q48F/H固定式T型三通球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
