L型三通球阀
一、L型三通球阀产品概述
Q44F/H法兰连接L型三通球阀具有两阀座密封的三通球阀外型，外型美观，结构紧凑合理，密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直和两个通道连接或关闭。
Q44F/H法兰连接L型三通球阀与阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过450℃
二、L型三通球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称(常规配置)
|
|
Q44F/H-C
|
Q44F/H-P
|
Q44F/H-RL
|
|
1
|
阀体
|
WCB
|
304(CF8)
|
316L(CF3M)
|
|
2
|
垫片
|
PTFE/PPL
|
PTFE/PPL
|
PTFE/PPL
|
|
3
|
球体
|
WCB+HCr
|
304(CF8)
|
316L(CF3M)
|
|
4
|
密封圈
|
PTFE/PPL
|
PTFE/PPL
|
PTFE/PPL
|
|
5
|
垫片
|
PTFE/PPL
|
PTFE/PPL
|
PTFE/PPL
|
|
6
|
阀杆
|
2Cr13
|
304
|
316L
|
三、L型三通球阀主要性能规范表
|
公称压力
PN(MPa)
|
试验压力PS(MPa)
|
|
壳体
|
高压液密封
|
低压液密封
|
|
1.6
|
2.4MPa
|
1.76MPa
|
0.6MPa
|
|
2.5
|
3.75MPa
|
2.75MPa
|
|
4
|
6.0MPa
|
4.4MPa
|
|
适用工况
|
适用介质
|
水、油品、气等非腐蚀介质和酸碱腐蚀介质
|
|
适用温度
|
-28～450℃
|
|
执行标准
|
设计
|
GB/T12237-89
|
|
结构长度
|
GB12221
|
|
连接法兰
|
JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5
|
|
检验试验
|
GB/T13927、JB/T9092、API598
|
四、L型三通球阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
重量
|
|
D
|
D1
|
L
|
L1
|
L0
|
H
|
Z-φd
|
(kg)
|
|
1.6
|
25
|
115
|
85
|
180
|
90
|
120
|
88
|
4-φ14
|
5.4
|
|
32
|
135
|
100
|
200
|
100
|
180
|
100
|
4-φ18
|
82
|
|
40
|
145
|
110
|
220
|
110
|
200
|
110
|
4-φ18
|
12.6
|
|
50
|
160
|
125
|
240
|
120
|
200
|
130
|
4-φ18
|
16
|
|
65
|
180
|
145
|
260
|
130
|
220
|
145
|
4-φ18
|
24.5
|
|
80
|
195
|
160
|
280
|
140
|
280
|
165
|
8-φ18
|
26.4
|
|
100
|
215
|
180
|
320
|
160
|
400
|
195
|
8-φ18
|
55.2
|
|
125
|
245
|
210
|
380
|
190
|
980
|
245
|
8-φ18
|
-
|
|
150
|
280
|
240
|
440
|
220
|
1400
|
270
|
8-φ23
|
-
|
|
200
|
335
|
295
|
550
|
275
|
1500
|
290
|
12-φ23
|
-
|
|
250
|
405
|
355
|
670
|
335
|
1500
|
380
|
12-φ23
|
-
|
|
300
|
460
|
410
|
720
|
360
|
1500
|
420
|
12-φ23
|
-
|

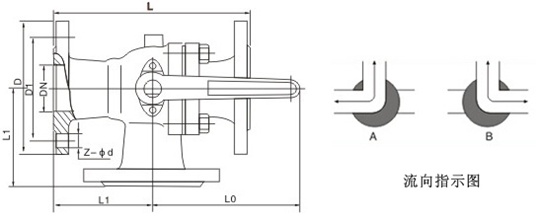

五、L型三通球阀主要结构图
尊敬的客户！订购三通球阀时，烦请告知型号、主体材质、公称通径、公称压力等参数，三通球阀有L型、T型、Y型之分，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774，电话：0577-67990137，传真：0577-67335892。
