Q945F/H电动三通球阀

Q945F/H电动三通球阀


一、Q945F/H电动三通球阀产品概述

Q945F/H电动三通球阀DSR3810RDZWHQPSQ系列电动执行机构和T三通球阀组成成通过电动执行器产生的动力来改变球芯与管道的相对位置,从而对三条管路流体实现不同的组合控制。该产品以220V单相交流电为力源,接受控制系统 (或操作器来的220V开关信号,并通过单相电源切换驱动可逆单相齿轮减速电机,按规定的组合要求,使T三通球阀实现对管路流体的换向作用。

Q945F/H电动T型三通可使三路正交的管道互相连通,即起分流(合流)作用,也可使其中两条管道连通而切断另一路管道,灵活控制管路中介质的合流或分流。

二、Q945F/H电动三通球阀主要零部件材料表

序号

零件名称

材质名称(常规配置)

Q945F/H-C

Q945F/H-P

Q945F/H-R

Q945F/H-RL

1

阀体/阀盖

WCB

CF8(304)

CF8M(316)

CF3M(316L)

2

球体

WCB+ENP

CF8(304)

CF8M(316)

CF3M(316L)

3

密封圈

PTFE、PPL、柔性石墨

4

阀座

PTFE

PTFE

PTFE

PTFE

5

填料

柔性石墨/PPL/PTFE+O形圈

6

阀杆

2Cr13

304

316

316L

7

双头螺栓

35CrMoA

304

316

316L

8

垫片

PTFE、PPL、柔性石墨

三、Q945F/H电动三通球阀主要执行器技术参数表

执行器型号

DSR、3810R、DZW、HQ、PSQ电动执行机构

主要技术参数

电源电压:220V/50Hz、380V/50Hz;输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP65(或IP67);隔爆标志:ExdⅡBT4;手操功能:手柄。

环境温度:-25~+70℃;环境湿度:≤95%

四、Q945F/H电动三通球阀主要外型尺寸表

公称压力

PN(MPa)

公称通径

DN(mm)

主要尺寸(mm)

L

L1

D

D1

D2

b

1.6

15

150

75

95

65

46

14

20

150

75

105

75

56

16

25

180

90

115

85

65

16

32

200

100

140

100

76

18

40

220

110

150

110

84

18

50

240

120

165

125

99

20

65

260

130

185

145

118

20

80

280

140

200

160

132

20

100

320

160

220

180

156

22

125

380

190

250

210

184

22

150

440

220

285

240

211

24

200

550

275

340

295

266

24

※注:其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,如有需要请咨询公司技术部门索取最新数据。

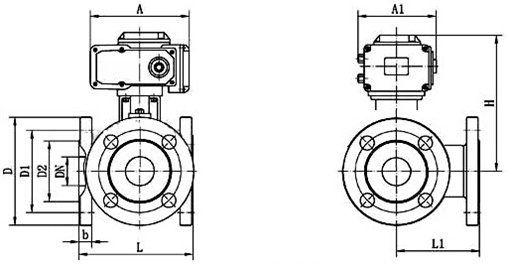

五、Q945F/H电动三通球阀主要结构图

尊敬的客户!订购三通球阀时,烦请告知型号、主体材质、公称通径、公称压力等参数,三通球阀有L型、T型、Y型之分,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15158748774,电话:0577-67990137,传真:0577-67335892
