135度角Y型三通球阀
一、135度角Y型三通球阀产品概述
Q42F/H法兰连接135度斜角Y型三通球阀的流道形式为135度切换，流道平坦，流体阻力小，流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好、很顺的切换，该阀外型美观，结构紧凑合理，密封性能好。
Y型三通球阀，流道形式Y型，阀座为三面阀座，主要用于Y型管路流向的切换。
二、135度角Y型三通球阀主要零部件材料表
|
序号
|
零件名称
|
材质名称(常规配置)
|
|
Q42F/H-C
|
Q42F/H-P
|
Q42F/H-R
|
Q42F/H-RL
|
|
1
|
阀体、阀盖
|
WCB
|
304(CF8)
|
316(CF3)
|
316L(CF3M)
|
|
2
|
填料
|
PTFE、PPL、柔性石墨
|
|
3
|
球体
|
WCB+HCr
|
304(CF8)
|
316(CF3)
|
316L(CF3M)
|
|
4
|
密封圈
|
PTFE、PPL
|
|
5
|
垫片
|
PTFE、PPL
|
|
6
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
7
|
双头螺栓
|
35CrMoA
|
304
|
316
|
316L
|
三、135度角Y型三通球阀主要性能规范表
|
公称压力
PN(MPa)
|
试验压力PS(MPa)
|
|
壳体
|
高压液密封
|
低压液密封
|
|
1.6
|
2.4MPa
|
1.76MPa
|
0.6MPa
|
|
2.5
|
3.75MPa
|
2.75MPa
|
|
4.0
|
6.0MPa
|
4.4MPa
|
|
适用工况
|
适用介质
|
水、油品、气等非腐蚀介质和酸碱腐蚀介质
|
|
适用温度
|
-28～450℃
|
|
执行标准
|
设计
|
GB/T12237-89
|
|
结构长度
|
GB12221
|
|
连接法兰
|
JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5
|
|
检验试验
|
GB/T13927、JB/T9092、API598
|
四、135度角Y型三通球阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
D
|
K
|
R
|
C
|
f
|
N-d
|
|
1.6
|
50
|
340
|
160
|
125
|
100
|
20
|
3
|
4-ø18
|
|
65
|
400
|
180
|
145
|
120
|
20
|
3
|
4-ø18
|
|
80
|
410
|
195
|
160
|
135
|
20
|
3
|
8-ø18
|
|
100
|
460
|
215
|
180
|
155
|
22
|
3
|
8-ø18
|
|
125
|
560
|
245
|
210
|
185
|
22
|
3
|
8-ø18
|
|
150
|
660
|
280
|
240
|
210
|
24
|
3
|
8-ø23
|
|
200
|
800
|
335
|
295
|
265
|
24
|
3
|
12-ø23
|
|
250
|
1030
|
405
|
355
|
320
|
30
|
3
|
12-ø25
|
|
300
|
1140
|
460
|
410
|
375
|
30
|
4
|
12-ø25
|

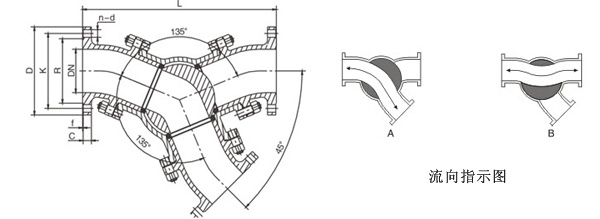

五、135度角Y型三通球阀主要结构图
尊敬的客户！订购三通球阀时，烦请告知型号、主体材质、公称通径、公称压力等参数，三通球阀有L型、T型、Y型之分，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774，电话：0577-67990137，传真：0577-67335892。
更多关于三通球阀相关产品详细介绍请浏览：http://www.zhaoqiufa.com/
