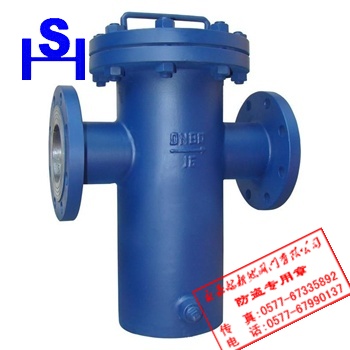

直通篮式过滤器
一、SRB-I直通篮式过滤器产品概述
SRB-I直通篮式过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
二、SRB-I直通篮式过滤器主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
SRB-I-C
|
SRB-I-P
|
SRB-I-PL
|
SRB-I-R
|
SRB-I-RL
|
|
1
|
法 兰
|
WCB
|
304
|
304L
|
316
|
316L
|
|
2
|
阀 体
|
WCB
|
304
|
304L
|
316
|
316L
|
|
3
|
滤 网
|
304、304L、316、316L
|
|
4
|
滤 篮
|
304、304L、316、316L
|
|
5
|
螺栓螺帽
|
WCB/35#
|
304
|
304L
|
316
|
316L
|
|
6
|
密封件
|
金属石墨、丁腈橡胶、聚四氟乙烯
|
|
7
|
排污口
|
WCB
|
304
|
304L
|
316
|
316L
|
|
8
|
阀 盖
|
WCB
|
304
|
304L
|
316
|
316L
|
三、SRB-I直通篮式过滤器主要执行标准表
|
设计标准
|
HG/T 21627-91、GB/T 14382-93、SH/T 3411-99
|
|
法兰标准
|
GB/T 9112-2000、HG 20592-97、HG 20615-97
|
|
结构长度标准
|
GB/T 12221
|
|
试验与检验标准
|
JB/T 9092
|
四、SRB-I直通篮式过滤器主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
有效过滤
面积(m2)
|
倍数
|
重量
(Kg)
|
|
Φ
|
L
|
H1
|
H2
|
H3
|
B
|
|
1.6
|
25
|
89
|
220
|
160
|
260
|
360
|
R1/2’’
|
0.003619
|
6
|
15.7/13.8
|
|
32
|
89
|
220
|
165
|
270
|
370
|
R1/2’’
|
0.003619
|
4.5
|
19.2/16.5
|
|
40
|
114
|
280
|
180
|
300
|
400
|
R1/2’’
|
0.005718
|
4.5
|
23.6/19
|
|
50
|
114
|
280
|
180
|
300
|
400
|
R1/2’’
|
0.005718
|
3
|
28.9/23
|
|
65
|
140
|
330
|
220
|
350
|
460
|
R1/2’’
|
0.009613
|
3
|
48.4/39
|
|
80
|
168
|
340
|
260
|
400
|
510
|
R1/2’’
|
0.01539
|
3
|
65.3/53
|
|
100
|
219
|
420
|
310
|
470
|
580
|
R3/4’’
|
0.02464
|
3
|
89.3/76
|
|
150
|
273
|
500
|
430
|
620
|
730
|
R3/4’’
|
0.04866
|
3
|
148.0/126
|
|
200
|
325
|
560
|
530
|
780
|
900
|
R3/4’’
|
0.07858
|
2.5
|
185/158
|
|
250
|
426
|
660
|
640
|
930
|
1050
|
R3/4’’
|
0.12005
|
2.5
|
230/195
|
|
300
|
478
|
750
|
840
|
1200
|
1350
|
R3/4’’
|
0.16537
|
2.3
|
307/260
|
|
350-2000
|
按客户需求定制
|

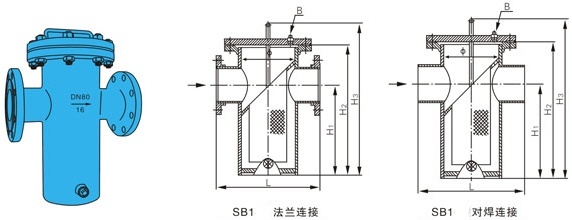

五、SRB-I直通篮式过滤器主要结构图
