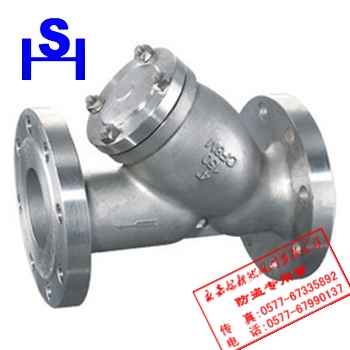

GL41H美标Y型过滤器
一、Y型过滤器产品概述
GL41H美标Y型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
我厂生产的GL41H美标Y型过滤器可根据客户不同需要设置过滤网目数，一般通水网为 10~20 目，通气网为 40~100 目，通油网为 100~160 目，过滤网材质均为不锈钢(特殊情况可按用户要求制作过滤网)。
二、Y型过滤器主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
GL41H-C
|
GL41H-P
|
GL41H-R
|
GL41H-RL
|
|
1
|
阀体
|
A105
|
F304
|
F316
|
F316L
|
|
2
|
阀盖
|
A105
|
F304
|
F316
|
F316L
|
|
3
|
滤网
|
SS304
|
SS304
|
SS316
|
SS316L
|
|
4
|
螺栓
|
A193-B7
|
A193-B8
|
|
5
|
螺母
|
A194-2H
|
A194-8
|
|
6
|
垫片
|
PTFE、柔性石墨+SS304
|
|
7
|
排污污塞
|
A105
|
SS304
|
SS316
|
SS316L
|
三、Y型过滤器主要执行标准表
|
设计制造标准
|
API16D/ANSIB16.34
|
|
结构长度标准
|
ANSIB16.10
|
|
连接法兰标准
|
ANSIB16.5
|
|
检验和试压标准
|
API598
|
|
材料标准
|
ANSI/ASTM
|
四、Y型过滤器主要外型尺寸表
|
压力等级
CLASS
|
公称通径
SIZE(in)
|
尺寸(mm)
|
|
L
|
d
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
H
|
|
150LB
|
1/2"
|
130
|
13
|
89
|
60.5
|
35
|
12
|
1.6
|
4-Φ15
|
69
|
|
3/4"
|
150
|
19
|
98
|
70.0
|
43
|
12
|
4-Φ15
|
72
|
|
1"
|
160
|
25
|
108
|
79.5
|
51
|
12
|
4-Φ15
|
78
|
|
11/4"
|
180
|
32
|
117
|
89.0
|
64
|
13
|
4-Φ15
|
95
|
|
11/2"
|
200
|
38
|
127
|
98.5
|
73
|
15
|
4-Φ15
|
105
|
|
2"
|
203
|
51
|
152
|
120.5
|
92
|
16
|
4-Φ19
|
188
|
|
21/2"
|
216
|
64
|
178
|
139.5
|
105
|
18
|
4-Φ19
|
205
|
|
3"
|
241
|
76
|
190
|
152.5
|
127
|
19
|
4-Φ19
|
218
|
|
4"
|
292
|
102
|
229
|
190.5
|
157
|
24
|
8-Φ19
|
255
|
|
5"
|
342
|
127
|
254
|
216.0
|
186
|
24
|
8-Φ22
|
290
|
|
6"
|
406
|
152
|
279
|
241.5
|
216
|
26
|
8-Φ22
|
335
|
|
8"
|
495
|
203
|
343
|
298.5
|
270
|
29
|
8-Φ22
|
420
|
|
10"
|
622
|
254
|
406
|
362.0
|
324
|
31
|
12-Φ25
|
495
|
|
12"
|
698
|
305
|
483
|
432.0
|
381
|
32
|
12-Φ25
|
550
|
|
14"
|
787
|
337
|
533
|
476.0
|
413
|
35
|
12-Φ25
|
610
|
|
16"
|
914
|
387
|
597
|
540.0
|
470
|
37
|
16-Φ29
|
675
|
|
18"
|
978
|
438
|
635
|
578.0
|
533
|
40
|
16-Φ32
|
750
|
|
20"
|
1016
|
489
|
699
|
635.0
|
584
|
43
|
20-Φ32
|
805
|

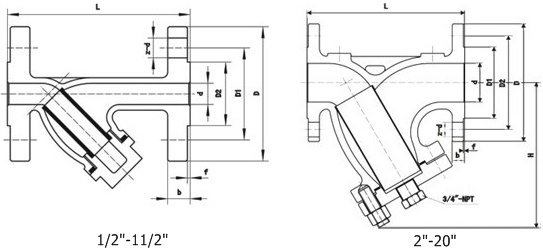

五、Y型过滤器主要结构图
Y型过滤器可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774。热烈欢迎广大客户来我厂实地考察指导、洽谈！
