石油化工Y型过滤器
一、石油化工Y型过滤器产品概述
石油化工Y型过滤器主要材质是由卷管或无缝管按一定角度焊接而成，它有法兰连接和对焊连接两种，阀体材质有20#、304、304L、316、316L，口径为DN150-DN1200，压力6.4MPa-25MPa。
此过滤器可根据工况现场要求，对阀体长度、斜体长度、滤网的材质、阀体材质进行加工定制，也可按客户提供的图纸进行加工制作，方便于客户的要求。
二、石油化工Y型过滤器主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
SRY-C
|
SRY-P
|
SRY-PL
|
SRY-R
|
SRY-RL
|
|
1
|
法 兰
|
WCB
|
304
|
304L
|
316
|
316L
|
|
2
|
阀 体
|
20#
|
304
|
304L
|
316
|
316L
|
|
3
|
滤 网
|
304、304L、316、316L
|
|
4
|
螺栓螺帽
|
WCB/35#
|
304
|
304L
|
316
|
316L
|
|
5
|
垫 片
|
金属石墨、丁腈橡胶、聚四氟乙烯
|
|
6
|
排污口
|
20#
|
304
|
304L
|
316
|
316L
|
|
7
|
阀 盖
|
20#
|
304
|
304L
|
316
|
316L
|
|
8
|
滤 筒
|
20#
|
304
|
304L
|
316
|
316L
|
三、石油化工Y型过滤器主要技术参数表
|
设计标准
|
SH/T3411-1999、HG/T21627-91、GB/T14382-93
|
|
法兰标准
|
GB/T9112-2000、HG20592-2009、HG20615-97
|
|
结构长度标准
|
GB/T12221
|
|
试验与检验标准
|
JB/T9092
|
|
公称通径
|
DN15-DN600
|
|
公称压力
|
6.4MPa-25MPa
|
|
工作介质
|
天燃气、合成气、水、液压油
|
|
过滤器精度
|
5-1000μm
|
四、石油化工Y型过滤器主要外型尺寸表
|
型号
|
公称通径
DN(mm)
|
尺寸(mm)
|
重量
(Kg)
|
|
L
|
H
|
H1
|
B
|
|
GL41H
|
15
|
260
|
280
|
181
|
R3/8"
|
6.5/7.6
|
|
20
|
280
|
308
|
205
|
R3/8"
|
7.5/9.9
|
|
25
|
290
|
322
|
215
|
R3/8"
|
8.8/11.3
|
|
40
|
300
|
354
|
246
|
R3/8"
|
13.7/17.5
|
|
50
|
320
|
367
|
250
|
R1/2"
|
17.8/24.8
|
|
65
|
340
|
382
|
273
|
R1/2"
|
21.4/27.1
|
|
80
|
380
|
438
|
305
|
R1/2"
|
27.2/38.6
|
|
100
|
450
|
532
|
362
|
R3/4"
|
42.6/63.2
|
|
150
|
580
|
636
|
437
|
R3/4"
|
73.1/111.5
|
|
200
|
700
|
750
|
519
|
R3/4"
|
125.4/185.1
|
|
250
|
800
|
877
|
605
|
R3/4"
|
202.7/289
|
|
300
|
950
|
1061
|
727
|
R1"
|
305.7/429
|
|
350
|
1050
|
1250
|
820
|
R1"
|
-
|
|
400
|
1250
|
1482
|
900
|
R1"
|
-
|

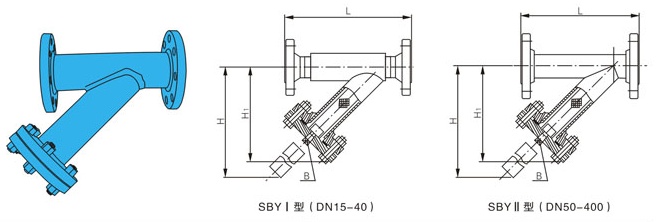

五、石油化工Y型过滤器主要结构图
石油化工Y型过滤器可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774，电话：0577-67990137，传真：0577-67335892。热烈欢迎广大客户来我厂实地考察指导、洽谈！
