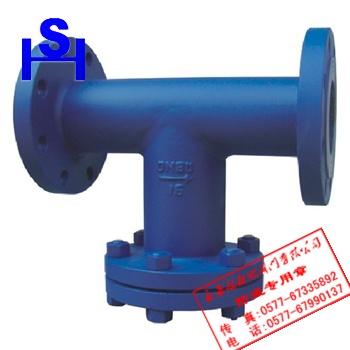

SRT-IV直流式T型过滤器
一、SRT-IV直流式T型过滤器产品概述
SRT-IV直流式T型过滤器因外型看上去像字母“T”，所以我们叫做T型过滤器。T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
二、SRT-IV直流式T型过滤器主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
ST34-C
|
ST34-P
|
ST34-PL
|
ST34-R
|
ST34-RL
|
|
1
|
法 兰
|
WCB
|
304
|
304L
|
316
|
316L
|
|
2
|
阀 体
|
WCB
|
304
|
304L
|
316
|
316L
|
|
3
|
滤 网
|
304、304L、316、316L
|
|
4
|
紧固件
|
WCB/35#
|
304
|
304L
|
316
|
316L
|
|
5
|
密封件
|
耐油石棉橡胶、丁腈橡胶、聚四氟乙烯
|
|
6
|
排放口
|
WCB
|
304
|
304L
|
316
|
316L
|
|
7
|
阀 盖
|
WCB
|
304
|
304L
|
316
|
316L
|
三、SRT-IV直流式T型过滤器主要执行标准表
|
设计标准
|
HG/T 21627-91、GB/T 14382-93、SH/T 3411-99
|
|
法兰标准
|
GB/T 9112-2000、HG 20592-2009、HG 20592-97、HG 20615-97
|
|
结构长度标准
|
GB/T 12221或按客户要求
|
|
试验与检验标准
|
JB/T 9092或客户指定标准
|
四、SRT-IV直流式T型过滤器主要外型尺寸表
|
公称通径
DN(mm)
|
尺寸(mm)
|
有效过滤
面积(m2)
|
ST34C
|
ST34S
|
重量
(Kg)
|
|
排放口"B"
|
排放口"B"
|
|
D
|
L
|
H
|
H1
|
I
|
PN1.0-2.5
|
PN4.0凹面
|
PN1.0-2.5凸面
|
PN4.0凹面
|
PN1.0
|
PN2.5
|
PN6.4
|
|
50
|
57
|
228
|
136
|
254
|
14
|
0.0029
|
ZG1/2"
|
DN20
|
DN20
|
DN20
|
10.7
|
12.7
|
13.6
|
|
65
|
76
|
260
|
154
|
294
|
20
|
0.0046
|
ZG1/2"
|
DN20
|
DN20
|
DN20
|
14.6
|
16.8
|
18.9
|
|
80
|
89
|
292
|
172
|
332
|
23
|
0.0067
|
ZG1/2"
|
DN20
|
DN20
|
DN20
|
18.4
|
21.4
|
24.0
|
|
100
|
108
|
350
|
203
|
399
|
28
|
0.0102
|
ZG1/2"
|
DN20
|
DN20
|
DN20
|
22.5
|
32.3
|
38.3
|
|
125
|
133
|
388
|
226
|
449
|
42
|
0.0158
|
ZG3/4"
|
DN20
|
DN20
|
DN20
|
31.7
|
45.4
|
47.2
|
|
150
|
159
|
434
|
251
|
508
|
60
|
0.0197
|
ZG3/4"
|
DN20
|
DN20
|
DN20
|
40.8
|
59.3
|
68.9
|
|
200
|
219
|
536
|
310
|
339
|
104
|
0.0374
|
ZG3/4"
|
DN20
|
DN20
|
DN20
|
67.2
|
97.8
|
140.0
|
|
250
|
273
|
640
|
368
|
768
|
110
|
0.0649
|
ZG3/4"
|
DN20
|
DN20
|
DN20
|
103.3
|
149.2
|
216.2
|
|
300
|
325
|
744
|
426
|
898
|
132,
|
0.0949
|
ZG3/4"
|
DN20
|
DN20
|
DN20
|
128.1
|
212.9
|
315.2
|
|
350
|
377
|
802
|
461
|
980
|
158
|
0.1227
|
ZG3/4"
|
DN25
|
DN25
|
-
|
166.9
|
289.1
|
435.8
|
|
400
|
426
|
898
|
517
|
1100
|
179
|
0.1567
|
ZG3/4"
|
DN25
|
DN25
|
-
|
231.0
|
390.9
|
645.9
|
|
500
|
529
|
1078
|
623
|
1339
|
227
|
0.2499
|
ZG3/4"
|
DN25
|
-
|
-
|
342.7
|
634.0
|
920.4
|
|
600
|
630
|
1128
|
630
|
1438
|
277
|
0.3294
|
ZG3/4"
|
-
|
-
|
-
|
444.4
|
853.0
|
-
|
|
700-1800
|
按客户需求定制
|

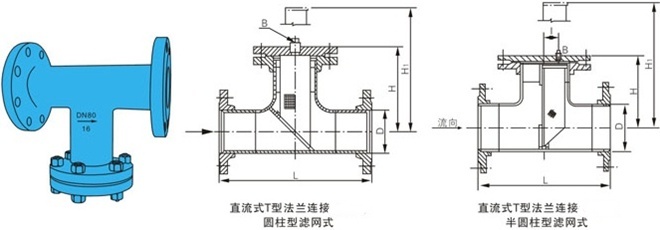

五、SRT-IV直流式T型过滤器主要结构图
.jpg)
尊敬的客户！订购SRT-IV直流式T型过滤器时请注明产品公称通径、公称压力、阀体材质、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片，我公司可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774。
