高低篮式过滤器
一、SRB-III高低篮式过滤器产品概述
SRB-III高低篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。
二、SRB-III高低篮式过滤器主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
SRB-III-C
|
SRB-III-P
|
SRB-III-PL
|
SRB-III-R
|
SRB-III-RL
|
|
1
|
法 兰
|
WCB
|
304
|
304L
|
316
|
316L
|
|
2
|
阀 体
|
WCB
|
304
|
304L
|
316
|
316L
|
|
3
|
滤 网
|
304、304L、316、316L
|
|
4
|
滤 篮
|
304、304L、316、316L
|
|
5
|
螺栓螺帽
|
WCB/35#
|
304
|
304L
|
316
|
316L
|
|
6
|
密封件
|
金属石墨、丁腈橡胶、聚四氟乙烯
|
|
7
|
排污口
|
WCB
|
304
|
304L
|
316
|
316L
|
|
8
|
阀 盖
|
WCB
|
304
|
304L
|
316
|
316L
|
三、SRB-III高低篮式过滤器主要执行标准表
|
设计标准
|
HG/T 21627-91、GB/T 14382-93、SH/T 3411-99
|
|
法兰标准
|
GB/T 9112-2000、HG 20592-97、HG 20615-97
|
|
结构长度标准
|
GB/T 12221
|
|
试验与检验标准
|
JB/T 9092
|
四、SRB-III高低篮式过滤器主要外型尺寸表
|
公称通径
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
有效过滤
面积(m2)
|
倍数
|
重量
(Kg)
|
|
Φ
|
L
|
H1
|
H2
|
H3
|
H
|
B
|
|
1.6
|
25
|
76
|
220
|
110
|
70
|
280
|
295
|
R1/2”
|
0.003619
|
9
|
12.5
|
|
32
|
76
|
220
|
110
|
70
|
285
|
300
|
R1/2”
|
0.003619
|
5.9
|
16.8
|
|
40
|
114
|
280
|
120
|
100
|
340
|
355
|
R1/2”
|
0.005718
|
6
|
24.8
|
|
50
|
114
|
280
|
120
|
100
|
340
|
355
|
R1/2”
|
0.005718
|
3.9
|
29.3
|
|
65
|
140
|
330
|
160
|
110
|
400
|
415
|
R1/2”
|
0.009613
|
3.8
|
40.6
|
|
80
|
168
|
340
|
180
|
140
|
460
|
475
|
R1/2”
|
0.001539
|
4.4
|
55.2
|
|
100
|
219
|
420
|
220
|
170
|
550
|
565
|
R3/4”
|
0.02464
|
4.4
|
103.6
|
|
150
|
273
|
500
|
310
|
220
|
720
|
735
|
R3/4”
|
0.04866
|
3.7
|
181.5
|
|
200
|
325
|
560
|
390
|
280
|
900
|
915
|
R3/4”
|
0.07858
|
3.5
|
229
|
|
250
|
426
|
660
|
480
|
320
|
1070
|
1120
|
R3/4”
|
0.12005
|
3.6
|
350
|
|
300
|
478
|
750
|
640
|
400
|
1360
|
1410
|
R3/4”
|
0.16537
|
3.8
|
532
|
|
350-2000
|
按客户需求定制
|

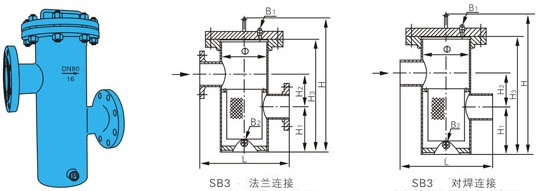

五、SRB-III高低篮式过滤器主要结构图
尊敬的客户！订购SRB-III高低篮式过滤器时请注明产品公称通径、公称压力、阀体材质、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片，我公司可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774。
