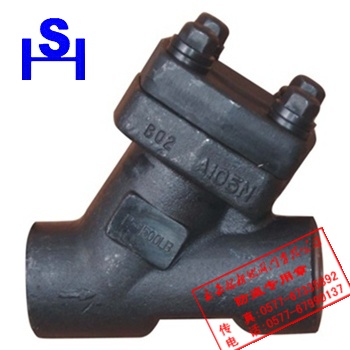

锻造Y型过滤器
一、锻造Y型过滤器产品概述
锻造Y型过滤器是一种螺纹连接或对焊、承插焊连接，主体部分全部采用锻造方法而生产出来的各种锻材和锻件。锻钢件的质量比铸钢件高，能承受大的冲击力作用和高温高压，其塑性、韧性和其他方面的力学性能也都比铸钢Y型过滤器高，所以凡是一些重要的机器设备和重要复杂的工况领域最好都应用锻钢材质的Y型过滤器作为过滤设备，本产品不会有搬运碰撞和铸造砂孔而带来的外部泄漏现象。
锻造Y型过滤器采用螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片(304加柔性石墨制造)或采用金属环连接密封。
二、锻造Y型过滤器主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
2
|
垫片
|
304+柔性石墨
|
|
3
|
阀盖
|
A105
|
A276 304
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
4
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
A193 B8
|
A193 B8M
|
|
5
|
铭牌
|
不锈钢
|
|
6
|
螺母
|
A19 42H
|
A19 44
|
A19 48
|
A19 48M
|
A19 48
|
A19 48M
|
|
7
|
过滤网
|
SS304
|
SS304
|
SS304
|
SS316
|
SS304L
|
SS316L
|
|
8
|
排污污塞
|
A105
|
A182 F22
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
适用介质
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～200℃
|
三、锻造Y型过滤器主要外型尺寸表
|
压力等级
CLASS
|
公称通径
DN(mm)
|
NPS(in)
|
尺寸(mm)
|
流道孔径
d(mm)
|
重量(Kg)
|
|
L
|
H
|
|
800Lb
|
15
|
1/2"
|
111
|
70
|
13
|
2.1
|
|
20
|
3/4"
|
120
|
100
|
17.5
|
4.2
|
|
25
|
1"
|
140
|
110
|
30
|
8.9
|
|
32
|
1 1/4"
|
140
|
120
|
30
|
8.9
|
|
40
|
1 1/2"
|
170
|
120
|
35
|
10
|
|
50
|
2"
|
200
|
150
|
46
|
18.6
|
|
900Lb-1500Lb
|
15
|
1/2"
|
111
|
70
|
12
|
4.2
|
|
20
|
3/4"
|
120
|
100
|
15
|
9
|
|
25
|
1"
|
140
|
110
|
20
|
8.9
|
|
32
|
1 1/4"
|
140
|
120
|
28
|
10
|
|
40
|
1 1/2"
|
170
|
120
|
32
|
18.6
|
|
50
|
2"
|
200
|
150
|
40
|
20
|
四、锻造Y型过滤器主要执行标准表
|
设计制造
|
BS5352 MSS SP-118
|
|
连接端尺寸
|
承插口
|
ANSI B16.11、JB/T1751
|
|
螺纹端
|
ANSI B1.20.1、JB/T7306
|
|
对焊端
|
ANSI B16.25、JB/T12224
|
|
法兰端
|
ANSI B16.5、JB79
|
|
检查和试验
|
API598、GB/T13927、JB/T9092
|
五、锻造Y型过滤器主要结构图
锻造Y型过滤器可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774，电话：0577-67990137，传真：0577-67335892。热烈欢迎广大客户来我厂实地考察指导、洽谈！
