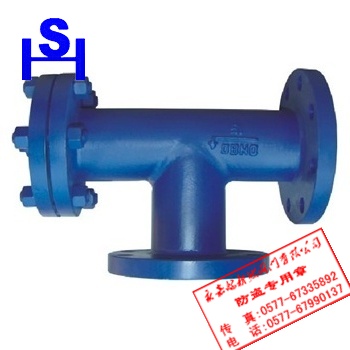

SRT-II反折流式T型过滤器
一、T型过滤器产品概述
SRT-II反折流式T型过滤器除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
二、T型过滤器主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
SRT-II-C
|
SRT-II-P
|
SRT-II-PL
|
SRT-II-R
|
SRT-II-RL
|
|
1
|
法 兰
|
WCB
|
304
|
304L
|
316
|
316L
|
|
2
|
阀 体
|
WCB
|
304
|
304L
|
316
|
316L
|
|
3
|
滤 网
|
304、304L、316、316L
|
|
4
|
紧固件
|
WCB/35#
|
304
|
304L
|
316
|
316L
|
|
5
|
密封件
|
耐油石棉橡胶、丁腈橡胶、聚四氟乙烯
|
|
6
|
排放口
|
WCB
|
304
|
304L
|
316
|
316L
|
|
7
|
阀 盖
|
WCB
|
304
|
304L
|
316
|
316L
|
三、T型过滤器主要执行标准表
|
设计标准
|
HG/T 21627-91、GB/T 14382-93、SH/T 3411-99
|
|
法兰标准
|
GB/T 9112-2000、HG 20592-2009、HG 20592-97、HG 20615-97
|
|
结构长度标准
|
GB/T 12221或按客户要求
|
|
试验与检验标准
|
JB/T 9092或客户指定标准
|
四、T型过滤器主要外型尺寸表
|
公称通径
DN(mm)
|
尺寸(mm)
|
有效过滤
面积(m2)
|
ST24C排放口"B"
|
ST24S排放口"B"
|
重量
(Kg)
|
|
PN1.0-2.5
|
PN4.0
凹面
|
PN1.0-2.5
凸面
|
PN4.0
凹面
|
|
D
|
L
|
L1
|
L2
|
H
|
I
|
PN1.0
|
PN2.5
|
PN4.0
|
|
50
|
57
|
300
|
528
|
164
|
164
|
16
|
0.0135
|
ZG1/2"
|
DN20
|
DN20
|
DN20
|
11.2
|
13.1
|
14.3
|
|
65
|
76
|
338
|
594
|
184
|
184
|
25
|
0.0210
|
ZG1/2"
|
DN20
|
DN20
|
DN20
|
15.6
|
17.7
|
19.8
|
|
80
|
89
|
368
|
652
|
196
|
196
|
30
|
0.0284
|
ZG1/2"
|
DN20
|
DN20
|
DN20
|
18.3
|
23.2
|
24.9
|
|
100
|
108
|
423
|
735
|
220
|
175
|
40
|
0.0382
|
ZG1/2"
|
DN20
|
DN20
|
DN20
|
23.3
|
32.8
|
36.6
|
|
125
|
133
|
466
|
814
|
240
|
194
|
45
|
0.0554
|
ZG3/4"
|
DN20
|
DN20
|
DN20
|
31.8
|
46.2
|
52.4
|
|
150
|
159
|
521
|
817
|
270
|
217
|
55
|
0.0788
|
ZG3/4"
|
DN20
|
DN20
|
DN20
|
42.5
|
61.6
|
71.0
|
|
200
|
219
|
630
|
1108
|
320
|
268
|
70
|
0.1277
|
ZG3/4"
|
DN20
|
DN20
|
DN20
|
67.1
|
98.1
|
142.2
|
|
250
|
273
|
738
|
1310
|
370
|
320
|
90
|
0.1936
|
ZG3/4"
|
DN20
|
DN20
|
DN20
|
102.4
|
147.0
|
219.3
|
|
300
|
325
|
846
|
1512
|
420
|
372
|
105
|
0.2697
|
ZG3/4"
|
DN20
|
DN20
|
DN20
|
119.8
|
213.6
|
324.5
|
|
350
|
377
|
911
|
1631
|
450
|
401
|
120
|
0.3279
|
ZG3/4"
|
DN25
|
DN25
|
-
|
176.1
|
296.4
|
445.7
|
|
400
|
426
|
1038
|
1840
|
521
|
449
|
140
|
0.4128
|
ZG3/4"
|
DN25
|
DN25
|
-
|
244.4
|
403.7
|
659.9
|
|
500
|
529
|
1234
|
2208
|
609
|
539
|
230
|
0.6486
|
ZG3/4"
|
DN25
|
-
|
-
|
361.5
|
653.6
|
941.6
|
|
600
|
630
|
1340
|
2454
|
710
|
564
|
250
|
0.8645
|
ZG3/4"
|
DN25
|
-
|
-
|
481.2
|
897.5
|
-
|

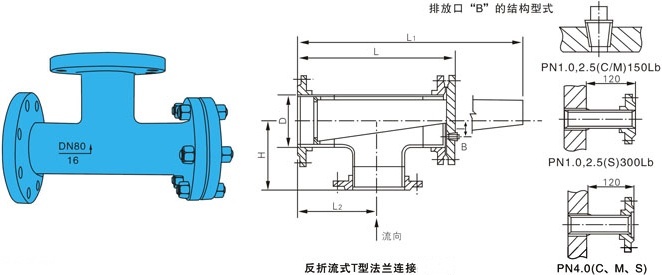

五、T型过滤器主要结构图
T型过滤器可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774。热烈欢迎广大客户来我厂实地考察指导、洽谈！
