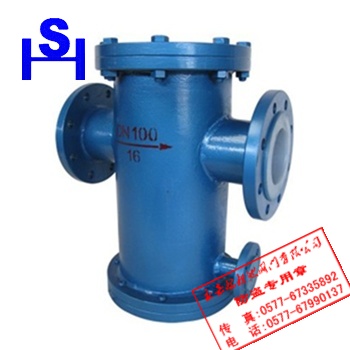

衬四氟篮式过滤器
一、衬四氟篮式过滤器产品概述
衬四氟篮式过滤器主要主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。
二、衬四氟篮式过滤器主要零件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体
|
HT250
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
|
2
|
阀盖
|
HT250
|
WCB
|
304
|
304L
|
316
|
316L
|
|
3
|
过滤网
|
PTFE(F4)+316
|
|
4
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr18Ni9
|
1Cr17Ni2
|
1Cr18Ni9
|
|
5
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
6
|
内衬材料
|
FEP(F46)、PCTFE(F3)、PTFE(F4)、PO(聚烯烃)
|
三、衬四氟篮式过滤器主要外形尺寸表
|
公称压力
PN(Mpa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
H1
|
|
1.6
|
15
|
160
|
95
|
65
|
45
|
14
|
4-Φ14
|
70
|
150
|
|
20
|
170
|
105
|
75
|
55
|
16
|
4-Φ14
|
70
|
160
|
|
25
|
180
|
115
|
85
|
65
|
16
|
4-Φ14
|
80
|
160
|
|
32
|
200
|
135
|
100
|
78
|
18
|
4-Φ18
|
85
|
160
|
|
40
|
260
|
145
|
110
|
85
|
18
|
4-Φ18
|
90
|
170
|
|
50
|
260
|
160
|
125
|
100
|
20
|
4-Φ18
|
110
|
170
|
|
65
|
330
|
180
|
145
|
120
|
20
|
4-Φ18
|
115
|
210
|
|
80
|
340
|
195
|
160
|
135
|
22
|
8-Φ18
|
135
|
250
|
|
100
|
400
|
215
|
180
|
155
|
24
|
8-Φ18
|
155
|
300
|
|
125
|
480
|
245
|
210
|
185
|
26
|
8-Φ18
|
250
|
350
|
|
150
|
500
|
280
|
240
|
210
|
28
|
8-Φ23
|
285
|
400
|
|
200
|
560
|
335
|
295
|
265
|
30
|
12-Φ23
|
360
|
450
|
|
250
|
630
|
405
|
355
|
320
|
32
|
12-Φ25
|
-
|
-
|
|
300
|
700
|
460
|
410
|
375
|
34
|
12-Φ25
|
-
|
-
|
